西安奥信 热量记录仪 SWP昌晖积算仪SWP-LCD-NLQR812小型单色智能化防盗型热量积算记录仪
SWP昌晖积算仪SWP-LCD-NLQR812小型单色智能化防盗型热量积算记录仪
适用于需要进行高精度测量控制的系统,可根据被控对象自动演算出较好PID控制参数,集数字仪表与模拟仪表于一体,可对温度、压力、液位、速度等测量信号进行数字量显示控制(高亮度LED数码显示),使测量值的显示清晰直观。
规 格
|
说 明
|
|
功 能
|
·多种传感器输入功能:20种输入方式
·多种输出功能:Relay,SSR,SCR ·通讯功能:RS232,RS485
·变送(PV)输出:DCV,DCI ·馈电输出:DC24V,DC12V,DC5V
|
|
电 源
|
85-260VAC 50/60Hz 或 24VDC
|
|
显示类型
|
7段LED显示[红色] LED事件显示[红色,绿色]
|
|
显示精度
|
±0.2%F.S 或 ±0.3%F.S
|
|
设定类型
|
面板按键设定
|
|
输入
|
K(CA),J(IC),B(PP),E(CR),T(CC),S(PR),W(TT)
|
|
RTD
|
||
模拟信号
|
0-5VDC,1-5VDC,0-10mADC,4-20mADC
|
|
采样时间
|
0.5秒
|
|
PID
控制输出
|
PWM输出,正反转控制输出,电压/电流输出
|
|
比例带:0.1-9999%FS 积分时间:0-3600秒 微分时间:0-3600秒
|
||
周期:1-200秒 手动预置:0-百分bai
|
||
动作死区:0-百分bai 正/逆动作:可切换
|
||
事件
|
事件
种类
|
测量值(PV)、偏差(DEV)、偏差绝dui值(|DEV|)、断线报警(LBA)
|
输出
动作
|
带回差输出 ON/OFF全量程
|
|
变送输出
|
输出
种类
|
测量值(PV)、设定值(SV)
|
输出
规格
|
电压:0-5VDC或1-5VDC 输出能力≤250Ω
电流:0-20mADC或4-20mADC 负载:≤500Ω
|
|
通讯
|
协议
|
MODBUS协议、SWPBUS协议
|
耐压
|
2000V AC 50/60Hz 1分钟
|
|
绝缘强度
|
Min.100MΩ(at DC500V)
|
|
抗干扰
|
电快速瞬变脉冲群干扰±2kV
|
|
环境温度
|
-10~55℃(未结冰状态)
|
|
储存温度
|
-20~60℃(未结冰状态)
|
|
环境湿度
|
35-85%RH
|
|
重量
|
140g-600g
|
SWP昌晖积算仪SWP-LCD-NLQR812小型单色智能化防盗型热量积算记录仪
号
|
代 码
|
说 明
|
||||||||||||||
SWP-LCD-N
|
□□□
|
□
|
□□
|
-□
|
□
|
□
|
-□
|
□
|
□
|
-□
|
□
|
□
|
-□□
|
-□
|
-□
|
新一代大屏幕带背光液晶显示仪表
|
仪表功能
|
LQ
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
不记录
|
LQR
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
记录
|
|
外形尺寸
|
8
|
|
|
|
|
|
|
|
|
|
|
|
|
|
160×80mm(横)80×160mm(竖)
|
|
补偿信号
|
12
|
|
|
|
|
|
|
|
|
|
|
|
|
单路热量表
|
||
通讯方式
|
□
|
|
|
|
|
|
|
|
|
|
|
|
参见“通讯方式”
|
|||
控制输出
|
□
|
|
|
|
|
|
|
|
|
|
|
参见“控制输出方式”
|
||||
变送输出
|
□
|
|
|
|
|
|
|
|
|
|
参见“变送输出方式”
|
|||||
流量输入类型
|
□
|
|
|
|
|
|
|
|
|
参见“输入类型”
|
||||||
入温输入类型
|
□
|
|
|
|
|
|
|
|
参见“输入类型”
|
|||||||
出温输入类型
|
□
|
|
|
|
|
|
|
参见“输入类型”
|
||||||||
$报警方式
|
□
|
|
|
|
|
|
参见“报警方式”
|
|||||||||
第二报警方式
|
□
|
|
|
|
|
参见“报警方式”
|
||||||||||
第三报警方式
|
□
|
|
|
|
参见“报警方式”
|
|||||||||||
馈电输出
|
P
2P
|
|
|
DC24V馈电输出
2路DC24V馈电输出
|
||||||||||||
供电方式
|
W
T
|
|
DC24V供电
AC85-260V(开关电源)
AC220V供电(线性电源,可省略)
|
|||||||||||||
外形特征
|
S
|
竖式显示仪表
横式显示仪表
|
★通讯方式
选型代码
|
0
|
2
|
3
|
4
|
8
|
9
|
通讯方式
|
无通讯
|
RS-232
|
打印口
|
RS-422
|
RS-485
|
特殊规格
|
通讯协议:出厂时采用SWP通讯协议。
★控制输出方式:
选型代码
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
9
|
输出方式
|
继电器
|
4~20mA
|
0~10mA
|
1~5V
|
0~5V
|
SCR输出
|
SSR输出
|
SOT输出
|
★ 06-可控硅过零触发脉冲输出 07-固态继电器触发控制输出 09-双向可控硅输出
★变送输出方式:
选型代码
|
0
|
2
|
3
|
4
|
5
|
8
|
输出方式
|
无输出
|
4~20mA
|
0~10mA
|
1~5V
|
0~5V
|
特殊规格
|
★输入类型:
代码
|
输入类型
|
测量范围
|
代码
|
输入类型
|
测量范围
|
代码
|
输入类型
|
测量范围
|
A
|
4~20mA
|
-1999~99999d
|
Q
|
0~20mA开方
|
-1999~99999d
|
G
|
-200~650℃
|
|
B
|
0~10mA
|
-1999~99999d
|
F
|
脉冲
|
0~5KHz
|
O
|
频率
|
0~5KHz
|
C
|
1~5V
|
-1999~99999d
|
L
|
B
|
400~1800℃
|
E
|
E
|
0~1000℃
|
D
|
0~5V
|
-1999~99999d
|
S
|
S
|
0~1600℃
|
K
|
K
|
0~1300℃
|
M
|
0~20mA
|
-1999~99999d
|
T
|
T
|
-200~400℃
|
R
|
用户特定
|
-1999~99999d
|
H
|
4~20mA开方
|
-1999~99999d
|
U
|
J
|
0~1200℃
|
N
|
无补偿输入
|
|
I
|
0~10mA开方
|
-1999~99999d
|
V
|
CU50
|
-50.0~150.0℃
|
|
|
|
J
|
1~5V开方
|
-1999~99999d
|
W
|
Pt100.1
|
-99.9~199.9℃
|
|
|
|
注1:用户特定类型输入,请提供输入传感器型号、类型。
★报警方式:
选型代码
|
N
|
H
|
L
|
报警方式
|
无控制或报警(可省略)
|
上限控制或上限报警
|
下限控制或下限报警
|
SWP-LCD-NLQ小型单色智能化防盗型热量积算记录仪

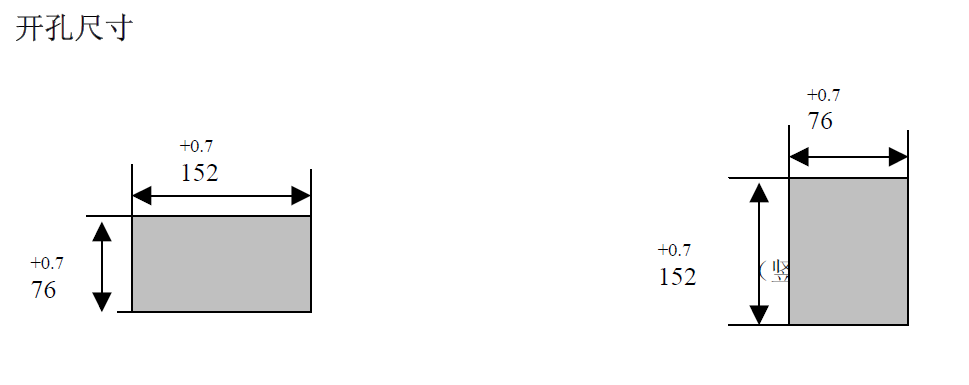

标准的外型尺寸:
SWP-LCD 仪表的外形为 80*160*140 mm(横式)或 160*80*140(竖式),可方便的替换功能简单的同类仪表,满足控制系统的升级需要。
