029-88651096热量积算仪 热量累积控制器 SWP昌晖积算仪SWP-LCD-NLQ小型单色智能化防盗型热量积算记录仪
 |
|
|
|
|
|
|

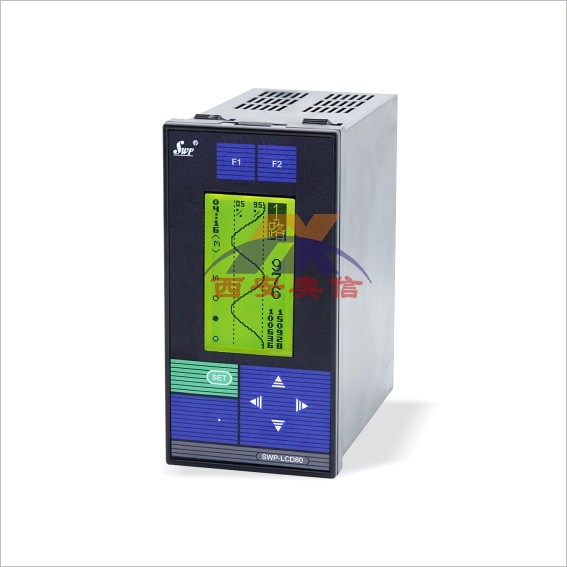

SWP昌晖积算仪SWP-LCD-NLQ小型单色智能化防盗型热量积算记录仪
适用于需要进行高精度测量控制的系统，可根据被控对象自动演算出较好PID控制参数，集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示），使测量值的显示清晰直观。
SWP-LCD-NLR 流量热能积算无纸记录仪集流量/ 热能积算与记录于一体，具有防盗用功能，是一种智能化的多功能二次仪表，适合对热水的热量进行过程监测，总量累积及定量控制；借助其记录与远传功能，还可随时调阅过程量变化的历史曲线或相关的历史数据。新增加的掉电记录功能可记录仪表工作其间掉电发生的实时时间、掉电次数及掉电时间累积值，及记忆*末次掉电时间、瞬时流量和流量累积值，防止人为或意外掉电造成累计值的偏差；新增加的流量抄录功能可记录用户指定时刻的流量累积值供随时抄录，新增的防盗用功能可记录下非法输入密码的次数。
SWP-LCD-NLR 流量热能积算无纸记录仪在设计上吸纳了当今电脑结构思路：硬件上采用内带快闪存储器的新型微处理器，扩充了大容量的数据存储区，显示器采用大屏幕液晶图形显示板，软件上引入中文WINDOWS 的框架思路，并采用了数据压缩技术。准电脑化的结构，高度地体现了微处理器化仪表的优越性，成功地在体积仅 80*160*140 mm 的壳体中集成了具有流量/热能积算及可存储*长达 365 天测量数据的多功能仪表。
|
规 格
|
说 明
|
|
|
功 能
|
·多种传感器输入功能：20种输入方式
·多种输出功能:Relay,SSR,SCR ·通讯功能:RS232,RS485
·变送(PV)输出:DCV,DCI ·馈电输出:DC24V，DC12V,DC5V
|
|
|
电 源
|
85-260VAC 50/60Hz 或 24VDC
|
|
|
显示类型
|
7段LED显示[红色] LED事件显示[红色，绿色]
|
|
|
显示精度
|
±0.2%F.S 或 ±0.3%F.S
|
|
|
设定类型
|
面板按键设定
|
|
|
输入
|
K(CA),J(IC),B(PP),E(CR),T(CC),S(PR),W(TT)
|
|
|
RTD
|
||
|
模拟信号
|
0-5VDC,1-5VDC,0-10mADC,4-20mADC
|
|
|
采样时间
|
0.5秒
|
|
|
PID
控制输出
|
PWM输出，正反转控制输出，电压/电流输出
|
|
|
比例带：0.1-9999%FS 积分时间：0-3600秒 微分时间：0-3600秒
|
||
|
周期：1-200秒 手动预置：0-百分bai
|
||
|
动作死区：0-百分bai 正/逆动作：可切换
|
||
|
事件
|
事件
种类
|
测量值（PV）、偏差（DEV）、偏差绝dui值（|DEV|）、断线报警（LBA）
|
|
输出
动作
|
带回差输出 ON/OFF全量程
|
|
|
变送输出
|
输出
种类
|
测量值(PV)、设定值（SV）
|
|
输出
规格
|
电压：0-5VDC或1-5VDC 输出能力≤250Ω
电流：0-20mADC或4-20mADC 负载：≤500Ω
|
|
|
通讯
|
协议
|
MODBUS协议、SWPBUS协议
|
|
耐压
|
2000V AC 50/60Hz 1分钟
|
|
|
绝缘强度
|
Min.100MΩ(at DC500V)
|
|
|
抗干扰
|
电快速瞬变脉冲群干扰±2kV
|
|
|
环境温度
|
-10~55℃(未结冰状态)
|
|
|
储存温度
|
-20~60℃(未结冰状态)
|
|
|
环境湿度
|
35-85%RH
|
|
|
重量
|
140g-600g
|
|
SWP昌晖积算仪SWP-LCD-NLQ小型单色智能化防盗型热量积算记录仪
|
号
|
代 码
|
说 明
|
||||||||||||||
|
SWP-LCD-N
|
□□□
|
□
|
□□
|
-□
|
□
|
□
|
-□
|
□
|
□
|
-□
|
□
|
□
|
-□□
|
-□
|
-□
|
新一代大屏幕带背光液晶显示仪表
|
|
仪表功能
|
LQ
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
不记录
|
|
LQR
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
记录
|
|
|
外形尺寸
|
8
|
|
|
|
|
|
|
|
|
|
|
|
|
|
160×80mm（横）80×160mm（竖）
|
|
|
补偿信号
|
12
|
|
|
|
|
|
|
|
|
|
|
|
|
单路热量表
|
||
|
通讯方式
|
□
|
|
|
|
|
|
|
|
|
|
|
|
参见“通讯方式”
|
|||
|
控制输出
|
□
|
|
|
|
|
|
|
|
|
|
|
参见“控制输出方式”
|
||||
|
变送输出
|
□
|
|
|
|
|
|
|
|
|
|
参见“变送输出方式”
|
|||||
|
流量输入类型
|
□
|
|
|
|
|
|
|
|
|
参见“输入类型”
|
||||||
|
入温输入类型
|
□
|
|
|
|
|
|
|
|
参见“输入类型”
|
|||||||
|
出温输入类型
|
□
|
|
|
|
|
|
|
参见“输入类型”
|
||||||||
|
$报警方式
|
□
|
|
|
|
|
|
参见“报警方式”
|
|||||||||
|
第二报警方式
|
□
|
|
|
|
|
参见“报警方式”
|
||||||||||
|
第三报警方式
|
□
|
|
|
|
参见“报警方式”
|
|||||||||||
|
馈电输出
|
P
2P
|
|
|
DC24V馈电输出
2路DC24V馈电输出
|
||||||||||||
|
供电方式
|
W
T
|
|
DC24V供电
AC85-260V（开关电源）
AC220V供电（线性电源，可省略）
|
|||||||||||||
|
外形特征
|
S
|
竖式显示仪表
横式显示仪表
|
||||||||||||||
★通讯方式
|
选型代码
|
0
|
2
|
3
|
4
|
8
|
9
|
|
通讯方式
|
无通讯
|
RS-232
|
打印口
|
RS-422
|
RS-485
|
特殊规格
|
通讯协议：出厂时采用SWP通讯协议。
★控制输出方式：
|
选型代码
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
9
|
|
输出方式
|
继电器
|
4~20mA
|
0~10mA
|
1~5V
|
0~5V
|
SCR输出
|
SSR输出
|
SOT输出
|
★ 06-可控硅过零触发脉冲输出 07-固态继电器触发控制输出 09-双向可控硅输出
★变送输出方式：
|
选型代码
|
0
|
2
|
3
|
4
|
5
|
8
|
|
输出方式
|
无输出
|
4~20mA
|
0~10mA
|
1~5V
|
0~5V
|
特殊规格
|
★输入类型：
|
代码
|
输入类型
|
测量范围
|
代码
|
输入类型
|
测量范围
|
代码
|
输入类型
|
测量范围
|
|
A
|
4~20mA
|
-1999~99999d
|
Q
|
0~20mA开方
|
-1999~99999d
|
G
|
-200~650℃
|
|
|
B
|
0~10mA
|
-1999~99999d
|
F
|
脉冲
|
0~5KHz
|
O
|
频率
|
0~5KHz
|
|
C
|
1~5V
|
-1999~99999d
|
L
|
B
|
400~1800℃
|
E
|
E
|
0~1000℃
|
|
D
|
0~5V
|
-1999~99999d
|
S
|
S
|
0~1600℃
|
K
|
K
|
0~1300℃
|
|
M
|
0~20mA
|
-1999~99999d
|
T
|
T
|
-200~400℃
|
R
|
用户特定
|
-1999~99999d
|
|
H
|
4~20mA开方
|
-1999~99999d
|
U
|
J
|
0~1200℃
|
N
|
无补偿输入
|
|
|
I
|
0~10mA开方
|
-1999~99999d
|
V
|
CU50
|
-50.0~150.0℃
|
|
|
|
|
J
|
1~5V开方
|
-1999~99999d
|
W
|
Pt100.1
|
-99.9~199.9℃
|
|
|
|
注1：用户特定类型输入，请提供输入传感器型号、类型。
★报警方式：
|
选型代码
|
N
|
H
|
L
|
|
报警方式
|
无控制或报警（可省略）
|
上限控制或上限报警
|
下限控制或下限报警
|
SWP-LCD-NLQ小型单色智能化防盗型热量积算记录仪

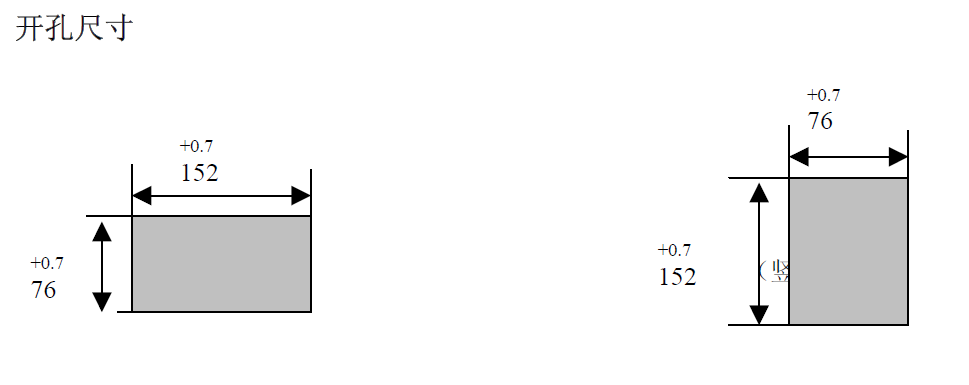

标准的外型尺寸：
SWP-LCD 仪表的外形为 80*160*140 mm（横式）或 160*80*140（竖式），可方便的替换功能简单的同类仪表，满足控制系统的升级需要。
