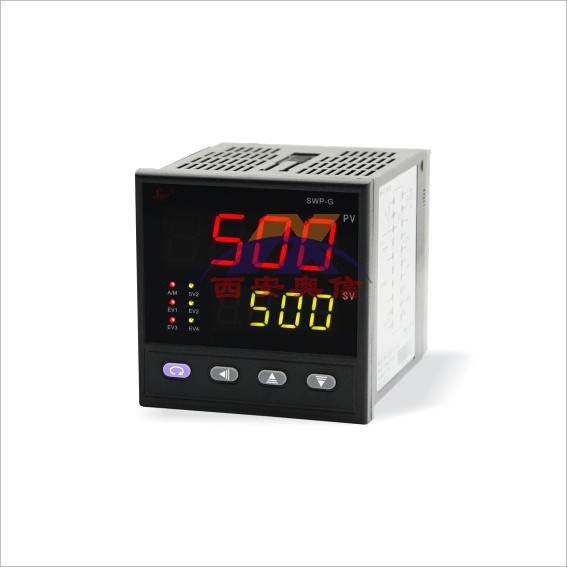

SWP-GFC单回路数字显示控制器 昌辉数显控制器
SWP-GFC单回路数字显示控制器
SWP-GFC数字显示控制器可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示），使测量值的显示更为清晰直观。
|
规 格
|
说 明
|
||
|
功 能
|
·多种传感器输入功能：20种输入方式
·多种输出功能:Relay,SSR,SCR
·变送(PV)输出:DCV,DCI
|
·通讯功能:RS232,RS485
·馈电输出:DC24V
|
|
|
电 源
|
85-260VAC 50/60Hz 24VDC
|
||
|
功率消耗
|
6VA
|
||
|
显示类型
|
7段LED显示[红色，绿色] LED事件显示[红色，绿色]
|
||
|
显示精度
|
±0.2%F.S 或 ±0.3%F.S
|
||
|
设定类型
|
面板按键设定
|
||
|
输入
|
K(CA),J(IC),B(PP),E(CR),T(CC),S(PR),W(TT)
|
||
|
RTD
|
|||
|
模拟信号
|
0-5VDC,1-5VDC,0-10mADC,4-20mADC
|
||
|
输出
|
继电器
|
250VAC 3A
|
|
|
SSR
|
24VDC ±3V 30mA Max
|
||
|
SCR
|
400V/0.5A
|
||
|
电流
|
0-20mADC,4-20mADC 负载≤500Ω (PV 传送值)
|
||
|
电压
|
0-5VDC,1-5VDC 负载≤250Ω (PV 传送值)
|
||
|
馈电输出
|
24VDC 30mA Max.
|
||
|
通讯
|
协议
|
MODBUS协议,SWPBUS协议
|
|
|
波特率
|
300-9600bps
|
||
|
接口
|
RS232，RS485
|
||
|
报警输出
|
带回差报警输出 ON/OFF 全量程
|
||
|
采样时间
|
0.5秒
|
||
|
耐压
|
2000V AC 50/60Hz 1分钟
|
||
|
抗振动
|
0.75mm的振幅,频率为10-55Hz X,Y,Z方向各2小时
|
||
|
绝缘强度
|
Min.100MΩ(at DC500V)
|
||
|
抗干扰
|
模拟方波发生器干扰（脉冲宽度μs）±2kV
|
||
|
记忆保持
|
约:10年.(使用无电压半导体记忆型)
|
||
|
环境温度
|
-10~55℃(未结冰状态)
|
||
|
储存温度
|
-20~60℃(未结冰状态)
|
||
|
环境湿度
|
35-85%RH
|
||
|
重量
|
140g-600g
|
||
SWP-GFC单回路数字显示控制器 昌辉数显控制器
SWP-GFC数字显示控制器可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示），使测量值的显示更为清晰直观。
*1： GFC10、GFC70 通讯、输出、馈电功能节点总数≤3个 ※：备注：默认是横式显示仪表 *2： GFC40、GC80、GC90通讯、输出、馈电功能节点总数≤4个 ★通讯方式：
★输出方式：
★输入类型：
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
