NHR-3300三相综合电量表 功率表 虹润NHR-3300A

NHR-3300 三相综合电量表 功率表 虹润NHR-3300A

在线客服 在线客服 在线客服 在线客服 在线客服 在线客服 在线客服
  • NHR-3300三相综合电量表 功率表 虹润NHR-3300A

产品特点

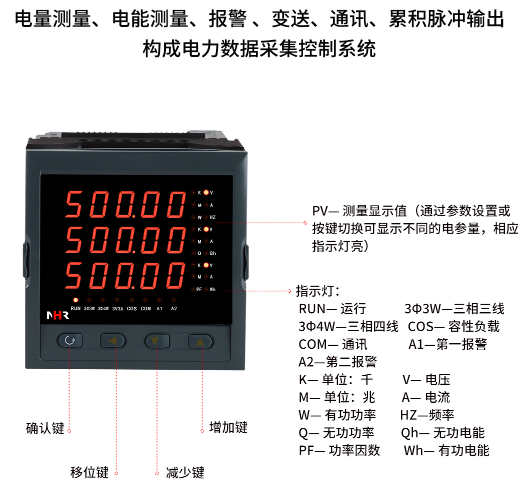

三屏五位LED数码显示。
可直接采集三相交流电压、三相交流电流信号,将其转化为三相有功功率、三相无功功率、三相视在功率、三相功率因数、三相工频周波、三相谐波及四象限电能的测量
具有模拟量输出、通讯输出和累积电能脉冲输出功能可选。
具有两路或四路开关量输入可选,用于监测断路器运行状态、继电保护等状态量信号。
具有上下限报警功能,带LED报警灯指示。
支持RS485、RS232串行接口,采用标准MODBUS RTU通讯协议。
产品描述
  NHR-3300系列三相综合电量表采用工业级元器件,所有与外界的连接都做了电气隔离,内置抗雷击保护电路和电源滤波器。专业的EMC设计,对装置输入电源、模拟和数字电源进行实时的监测,保证了其运行的可靠性。产品广泛应用于分布式电力监控系统、变电站综合自动化系统、无人值守变电站、低压智能配电系统、智能型开关柜/配电盘、智能型箱变及楼宇自动化系统的数据采集。
仪表选型
NHR-3300□-□-□/□/□/□-□
              ① ② ③ ④ ⑤ ⑥ ⑦

①规格尺寸 ②输入类型
代码 宽*高*深 代码 测量类型
A
C
160*80*130mm
96*96*130mm
I
V
W
Ep
E3P
War
Eq
VA
Es
COS
Hz
Har
三相交流电流
三相交流电压
三相有功功率
三相有功电能
三相有功平衡功率
三相无功功率
三相无功电能
三相视在功率
三相视在电能
三相功率因数
三相工频周波
三相谐波
③输出类型
代码 输出类型(负载电阻RL)
X
0
1
2
3
4
8
无输出
4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
特殊规格
④报警输出 ⑤通讯输出
代码 报警路数 代码 通讯接口(通讯协议)
X
2
无输出
2限报警
X
D1
D2
无输出
RS485通讯(Modbus)
RS232通讯(Modbus)
⑥累积脉冲输出 ⑥供电电源
代码 累积脉冲输出 代码 电压范围
X
PO
无输出
累积脉冲输出
A
D
AC100~240V (50/60Hz)
DC20~29V

三相交流电流电量表    三相交流电压表  三相有功功率表
三相无功电能仪表     脉冲输出仪表
三相无功功率表
技术参数

输入
输入信号 交流电压:100V/250/300V/400V/500V,500V以上由电压互感器转换为100V电压输入
  交流电流:1A/2A/3A/4A/5A,5A以上由电流互感器转换为5A电流输入
输出
输出信号 4-20mA,0-10mA,0-20mA,1-5V,0-5V
输出负载 电流型≤500Ω,电压型≥250KΩ
报警输出 继电器,容量:AC220V/2A,DC24V/2A
通讯 MODBUS-RTU协议,RS485传输距离≤1000米;RS232传输距离≤10米;信号传率≤9.6kbps
累积脉冲 输出为OC门集电极开路,电压VCC≤48V,电流Iz≤50mA
电源
电源 DC20-29V,AC/DC100-240V  50/60Hz
功耗 ≤5W
其它参数
绝缘电阻
(输入/输出/电源之间)
≥100MΩ(500VDC时)
绝缘强度
(输入/输出/电源之间)
1500Vrms(1 min,无火花)
工作温度 -10~50℃(无凝露、无结冰)
相对湿度 25%~85%RH
保存温度 -10~60℃(无凝露、无结冰)
