产品特点
单双输入,单双输出。
输入信号类型需指定。
输出信号为模拟量信号、RS-485信号或开关量信号。
具有配电(24V)功能。
产品描述

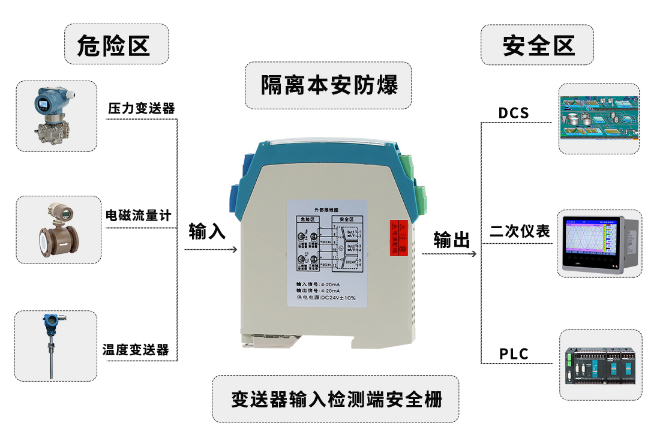

产品给危险区的变送器提供电源,变送器产生的电流信号隔离转换成对应的线性电压或电流信号输出至*区,或通过RS-485通迅、开关量输出方式隔离传输至*区,并可给危险区的变送器提供隔离电源,该产品需独立供电,输入/输出/电源三隔离。可用在二、三线制变送器设备。
产品认证
证书号 | CNEx11.0456 |
防爆标志 | 【Exia】IIC(*仪器仪表防爆*监督检验站认证) |
认证参数 | |
端子 | 9-7、12-7 |
大允许电压 | Um=250V |
电压 | Uo=28V |
电流 | Io=93mA |
功率 | Po=0.65W |
电容 | Co=0.05μF |
电感 | Lo=2.4mH |
NHR-A33 变送器隔离栅 温度变送器 安全栅
技术参数
电源 | |
额定工作电压范围 | DC24V±10% |
功耗 |
RS485输出:≤0.9W 模拟量输出:≤1.8W(单路),≤2.2W(双路) 开关量输出:≤1.8W |
危险侧 | |
输入信号类型 | 0~10mA4~20mA0~20mA0~10mA开方4~20mA开方(订货时确定或配置PCA手持式中文编程器自行编程) |
输入阻抗 | ≤250Ω |
配电电压/大电流 | 19~25V/≤30mA |
*侧 | |
输出信号类型 | 模拟量输出,RS485信号输出,开关量输出 |
输出负载特性 | 电流输出时:RL≤500Ω,电压输出时:RL≥250KΩ |
RS485信号输出 | 传输延时≤10μs,信号传输率≤9.6kbps |
开关量输出 |
继电器输出驱动能力:125VAC/0.6A,30VDC/2A。 继电器响应时间:<5ms。 晶体管集电极输出:高电平VCC(≤30V),低电平≤2.5V。 晶体管发射极输出:高电平VCC-2.5V,低电平≤0.5V。 |
传输精度 | 0.2%FS |
|
7 | 8 | 9 | 10 | |||||||
变送器输入检测端隔离栅 NHR-A33 | - | □ | / | □ | - | □ | / | □ | |||
位 | 规格 | 注释 |
| | | ↓ □ |
/ |
| | | ↓ □ |
| | | | | | | | | | | | | ↓ □ |
/ |
| | | | | | | | | | | | | ↓ □ |
|||
7/8 | <输入> | ||||||||||
输入I/输入II(从列表中选择代码) | |||||||||||
代码 | 类型 | ||||||||||
X | 无输入(*于第Ⅱ路) | ||||||||||
27 | 4-20mA | ||||||||||
33 | 4-20mA开方 | ||||||||||
9/10 | <输出> | ||||||||||
输出I/输出II(从列表中选择代码) | |||||||||||
代码 | 类型 | ||||||||||
X | 无输出(*于第II路) | ||||||||||
0 | 4-20mA | 模拟量输出 | |||||||||
1 | 1-5V | ||||||||||
2 | 0-10mA | ||||||||||
3 | 0-5V | ||||||||||
4 | 0-20mA | ||||||||||
5 | 0-10V(不可切换) | ||||||||||
D1 | RS485输出(*于第I路) | 485输出 | |||||||||
K1 | 继电路接点 | 开关量输出 | |||||||||
K2 | 晶体管 |
