产品认证

证书号	CNEx11.0455
防爆标志	【Exia】IIC(*仪器仪表防爆*监督检验站认证)
认证参数

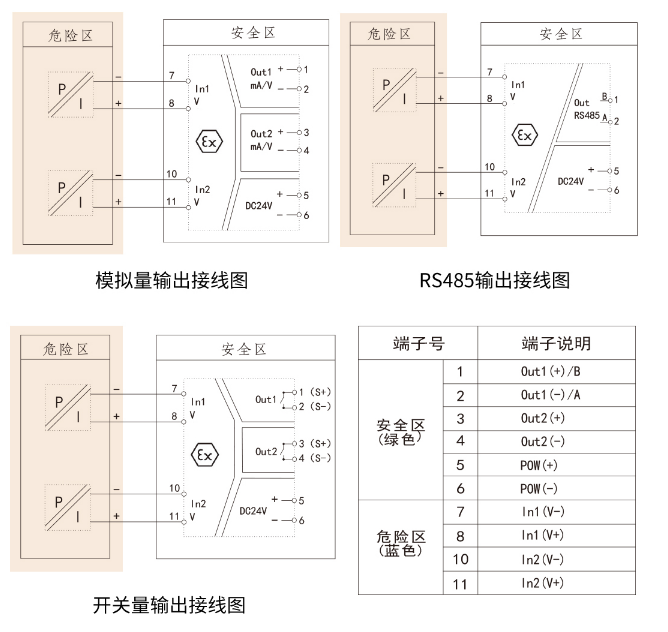

端子	8-7、11-10
大允许电压	Um=250V
电压	Uo=13.65V
电流	Io=9mA
功率	Po=31mW
电容	Co=0.5μF
电感	Lo=150mH

产品描述
   NHR-A31产品将来自危险区的电流信号转换成电压、电流、RS485信号或开关量信号，从危险区隔离传送到*区，该产品需独立供电，输入/输出/电源三隔离。可用在电压信号输出设备。
产品特点
单双输入，单双输出
输出信号类型需指定
输出信号为模拟量信号、RS-485信号或开关量信号

NHR-A31电压隔离栅   电流隔离器
技术参数

电源
额定工作电压范围	DC24V±10%
功耗	RS485输出：≤0.7W 模拟量输出：≤1.4W(单路)，≤1.8W(双路) 开关量输出：≤1.4W
危险侧
输入信号类型	0～10mA4～20mA0～20mA0～10mA开方4～20mA开方(订货时确定或配置PCA手持式中文编程器自行编程)
输入阻抗	≥510KΩ
*侧
输出信号类型	模拟量输出，RS485信号输出，开关量输出
输出负载特性	电流输出时：RL≤500Ω，电压输出时：RL≥250KΩ
RS485信号输出	传输延时≤10μs，信号传输率≤9.6kbps
开关量输出	继电器输出驱动能力：125VAC/0.6A，30VDC/2A 继电器响应时间：＜5ms 晶体管集电极输出：高电平VCC(≤30V)，低电平≤2.5V 晶体管发射极输出：高电平VCC-2.5V，低电平≤0.5V
传输精度	0.2%FS

仪表选型

					7		8		9		10
电流输入检测端隔离栅NHR-A31				-	□	/	□	-	□	/	□
位	规格		注释		| | | ↓ □	/	| | | ↓ □		| | | | | | | | | | | | | ↓ □	/	| | | | | | | | | | | | | ↓ □
7/8	<输入>
	输入I/输入II(从列表中选择代码)
	代码	类型
	X	无输入(*于第Ⅱ路)
	25	0-20mA
	26	0-10mA
	27	4-20mA
	32	0-10mA开方
	33	4-20mA开方
9/10	<输出>
	输出I/输出II(从列表中选择代码)
	代码	类型
	X	无输出（*于第II路）
	0	4-20mA	模拟量输出
	1	1-5V
	2	0-10mA
	3	0-5V
	4	0-20mA
	5	0-10V（不可切换）
	D1	RS485输出（*于第I路）	485输出
	K1	继电路接点	开关量输出
	K2	晶体管
