产品特点
单通道、双通道。
触点开关,接近开关输入。
继电器,晶体管输出。
输入-电源、输出-电源磁隔离
输入-输出光电隔离。
模块化设计,体积小,功耗低。
插拔式端子,便于安装、维护。
标准的35mmDIN导轨卡式安装。
产品介绍
NHR-M35将接收来的开关量输入信号转换成隔离的开关量信号输出,为外部系统提供所需的开关量控制或报警信号。它具有输入状态检测指示,可进行正反向控制。可以与单元组合仪表及DCS、PLC等系统配套使用。
技术参数
输入信号 | 触点开关、接近开关(频率≤5KHZ) |
配电电压 | ≈8V(开路时) |
短路电流 | ≈8mA |
输出 | |
输出信号 | 继电器或晶体管输出 |
继电器输出 | 容量:DC30V/2A,AC125V/0.6A |
继电器响应时间 | ≤5ms |
晶体管输出电压 |
集电极输出时:高电平VCC(≤30V),低电平≤2.5V 发射极输出时:高电平VCC-2.5V,低电平≤0.5V |
输入和输出特性(设置为同相控制时) | |
现场开关闭合或输入回路电流>2.1mA,输出继电器或晶体管导通,通道绿色指示灯亮。 | |
现场开关开路或输入回路电流<1.2mA,输出继电器或晶体管不导通,通道红色指示灯亮。 | |
输入和输出反相控制设置 | |
由面板拨码开关J5设置(详见随机说明书) | |
电源 | |
电源 | DC24V(±10%),AC100-265V,50/60Hz |
功耗 |
DC24V,单路输出功耗:≤0.8W,双路输出功耗:≤1.2W AC100-265V, 单路输出功耗:≤1.0W,双路输出功耗:≤1.4W |
NHR-M35开关量转换器,开关量隔离器
产品常用系列
NHR-M31系列智能隔离器
NHR-M32系列智能温度变送器
NHR-M33系列智能配电器
NHR-M34系列智能频率转换器
NHR-M35系列开关量转换器
NHR-M36系列智能数学运算器
NHR-M37系列隔离通讯转换器
NHR-M38系列智能高速隔离器
NHR-M39系列智能高压隔离器
仪表选型
7 | 8 | 9 | 10 | 11 | |||||||||
M3 系列开关量转换器NHR-M35 | - | □ | / | □ | - | □ | / | □ | - | □ | |||
位 | 规格 | 注释 |
| | | | ↓ □ |
/ |
| | | | ↓ □ |
| | | | | | | | | | | | ↓ □ |
/ |
| | | | | | | | | | | | ↓ □ |
| | | | | | | | | | | | | | | ↓ A D |
||||
7/8 | <输入> | ||||||||||||
输入I/输入II(从列表中选择代码) | |||||||||||||
代码 | 类型 | ||||||||||||
X | 无输入 | ||||||||||||
36 | 开关量 | ||||||||||||
9/10 | <输出> | ||||||||||||
输出I/输出II(从列表中选择代码) | |||||||||||||
代码 | 类型 | ||||||||||||
X | 无输出 | ||||||||||||
K1 | 继电器接点 | ||||||||||||
K2 | 晶体管 | ||||||||||||
11 | <电源> | ||||||||||||
AC100-265V 50/60Hz | |||||||||||||
DC24V(±10%) |

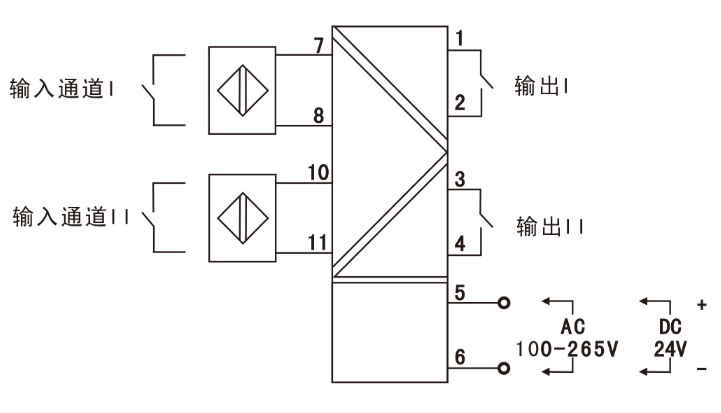

仪表接线图
