产品介绍
NHR-W21无源信号隔离器无需外供电源,由输入回路供电,实现信号隔离。可以与各种工业传感器、现场仪表配合,取回参数信号,隔离变送传输,满足用户本地监视远程数据的需求。本产品品种分为一进一出、两进两出、三进三出、四进四出,且输入、输出磁隔离。
产品特点
单通道、双通道、三通道、四通道。
直流电流输入。
直流电流/电压输出。
输入/输出磁隔离。
传输精度(20℃):0.15%FS。
响应时间短,厚度薄,功耗低。
标准的35mmDIN导轨卡式安装。
NHR-W21无源信号隔离器
技术参数
输入 | |
输入信号 | 0-20mA,4-20mA |
电压降 | 2.5V(I=20mA) |
响应电流 | < 50uA |
大输入/过载输入 | 50mA /100mA |
大输入电压/过载输入电压 | 30V / 30V |
极限电压输入 | 33V |
输出 | |
输出信号 | 0-20mA,4-20mA,0-5V,1-5V |
电压降 | 2.5V(I=20mA) |
大输出 | 35mA |
纹波 | 10mVp-p |
其它参数 | |
传输精度(20℃) | 0.15%FS |
附加误差 | 0.02%*PV /100Ω(注:PV为测量量程值) |
温度系数(负载100Ω) | ≤(0.02%*PV)/K/100Ω(注:PV为测量量程值) |
截止频率 | <30Hz |
阶跃响应(10%-90%) | ≤2ms |
耐压测试 | 输入、输出:2000V AC 1min |
工作温度范围 | -10℃ ~ 70℃ |
安装方式 | 35mmDIN导轨安装 |
安装尺寸 | 13*108*121.2mm(宽*高*深) |
重量 | 约130克 |
电磁兼容性 | 符合GB/T18268工业设备应用要求(IEC 61326-1) |
适用现场设备 | 直流电流源 |

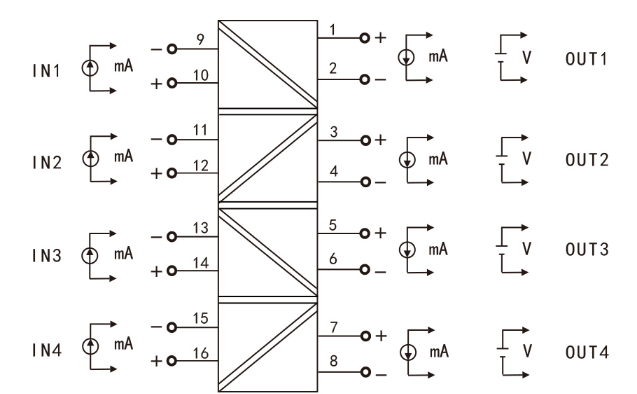

接线图
