产品描述
NHR-M23-27/27-0/0-D NHR-M23-27/X-0/X-D
给二、三线制变送器提供隔离的电源电压，将变送器产生的直流电流信号经过隔离传送，转换成所需的信号给其它仪表。可以与单元组合仪表及DCS、PLC等系统配套使用，给予现场仪表信号隔离、信号转换、信号分配、信号处理等，从而提高工业生产过程自动控制系统的抗干扰能力，保证系统的稳定性和可靠性。本产品品种分为一进一出、一进二出、二进二出，且输入、输出磁隔离。
产品特点
单通道、双通道。
直流电流输入。
模拟量输出。
24V配电输出。
输入/输出/电源磁隔离。
传输精度(20℃)：0.1%FS。
响应时间短，厚度薄，功耗低。
插拔式端子，便于安装、维护。
标准的35mmDIN导轨卡式安装。
NHR-M23配电器，配电隔离器
技术参数
|
绝缘电阻 (输入/输出/电源之间) |
≥100MΩ（500VDC时） |
|
绝缘强度 (输入/输出/电源之间) |
2000Vrms (1 min，无火花) |
| 工作温度 | -10～50℃(无凝露、无结冰) |
| 相对湿度 | 25%～85%RH |
| 保存温度 | -10～60℃(无凝露、无结冰) |
| 温度漂移 | 0.0075%FS/℃ |
| 安装方式 | 35mmDIN导轨安装 |
| 安装尺寸 | 13*108*121.2mm(宽*高*深) |
| 传输精度（20℃） | 0.15%FS |
| 响应时间 | ≤2ms |
| 重量 | 约130克 |
| 电磁兼容性 | 符合GB/T18268工业设备应用要求（IEC 61326-1） |
| 适用现场设备 | 二线制、三线制变送器，直流电流源 |
| 7 | 8 | 9 | 10 | 11 | |||||||||
| M2系列配电器 NHR-M23 | - | □ | / | □ | - | □ | / | □ | - | □ | |||
| 位 | 规格 | 注释 |
| | | ↓ □ |
/ |
| | | ↓ □ |
| | | | | | | ↓ □ |
/ |
| | | | | | | ↓ □ |
| | | | | | | | | | | | | | | | | | | ↓ D |
||||
| 7/8 | <输入> | ||||||||||||
| 通道I/通道II(从列表中选择代码) | |||||||||||||
| 代码 | 类型 | ||||||||||||
| 25 | 0-20mA | ||||||||||||
| 27 | 4-20mA | ||||||||||||
| X | 通道II无输入时选择 | ||||||||||||
| 9/10 | <输出> | ||||||||||||
| 通道I/通道II(从列表中选择代码) | |||||||||||||
| 代码 | 类型 | ||||||||||||
| X | 无输出 | ||||||||||||
| 0 | 4-20mA | ||||||||||||
| 1 | 1-5V | ||||||||||||
| 3 | 0-5V | ||||||||||||
| 4 | 0-20mA | ||||||||||||
| 5 | 0-10V | ||||||||||||
| 11 | <电源> | ||||||||||||
| DC20-32V | |||||||||||||

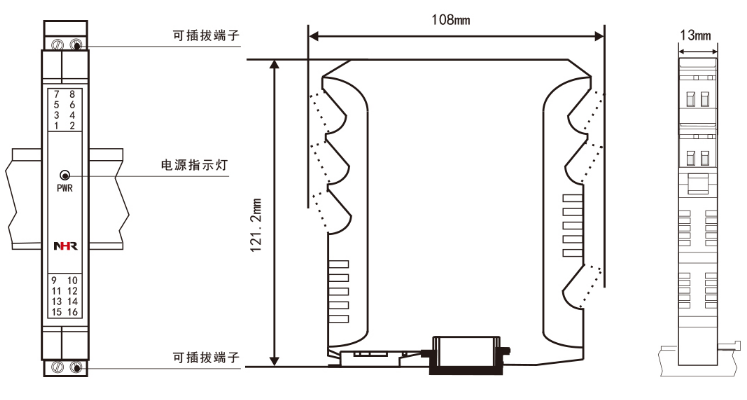

尺寸图
