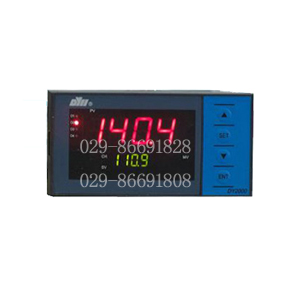

PID调节数字显示仪DY21FS066东辉PID调节仪DY2000

 一、 主要特点：
1.  快捷方式设定目标值。
2.  调节器带伺服放大器功能，直接控制电动执行机构。
3.  SSR输出的仪表具有过流保护功能。    4.  可同时带测量信号变送输出。

二、 DY2000位置/比例（阀位反馈）PID调节数字/光柱显示仪表型谱

型   谱

说   明

DY

大延牌智能型仪表

2

SMT+开关电源(AC:85V～265V  50/60Hz)

1

宽×高×深：(160×80×115) mm

2

(80×160×115) mm

6

(96×48×112) mm

8

(48×96×112) mm

9

(96×96×112) mm

F

位置/比例（阀位反馈）PID调节

GF

位置/比例（阀位反馈）PID调节+双光柱      ＊

S

SCR输出

R

继电器输出

0

无输出

1

报警（O1）

2

报警（O1）+报警（O4）

3

报警（O1）+（4～20）mA变送输出（O4）

4

报警（O1）+（1～5）V变送输出（O4）

5

通讯（O1）+报警（O4）

6

通讯（O1）+（4～20）mA变送输出（O4）

7

通讯（O1）+（1～5）V变送输出（O4）

9

用户特殊要求的输出

2

阀位信号：电位器，加DC5V输出

6

阀位信号：（4～20）mA

8

阀位信号：（1～5）V

9

用户特殊要求

0

输入信号类型由用户自由选择，出厂时设定在（1～5）V

1

适配K、B、J、E、T、S、R热电偶

2

适配Pt100、Cu50热电阻

3

适配霍尔变送器mV，量程自由设定

4

适配远传压力表（30～350）Ω，量程自由设定

6

适配（4～20）mA输入，量程自由设定

8

适配（1～5）V输入，量程自由设定

9

用户特殊要求的分度号

缺省为220VAC供电

D

24VDC供电

缺省为无附加24VDC馈电电源输出

P

附加24VDC馈电电源输出

缺省为不带串行通讯接口

2

RS232串行通讯接口

4

RS485串行通讯接口（带隔离）

M

Modbus协议


 ＊ 反馈信号是反馈电阻时，需要DC5V输出；提供给两线制变送器供电的需带24VDC馈电输出。
5VDC和24VDC不能同时提供
＊  双光柱的仪表仅有两种外型尺寸：(160×80×115)mm   (80×160×115)mm
＊  特殊要求请与厂家联系
