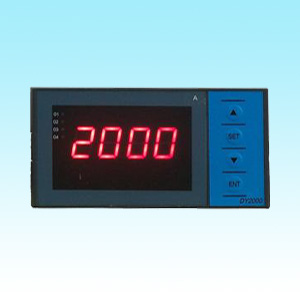

DY21HP46P4M高速脉冲输入变送控制器DY2000东辉大延
产品概述
计数范围0-999999。
信号输入方式：TTL电平信号输入(0～200kHz) 。
继电器动作方式：上、下限方式报警；
显示方式：上、下两排LED显示。
主屏显示值测量后计算得到的对应值，副屏显示动作预置值。
通讯方式：东辉通讯方式或MODBUS RTU通讯方式
二 主要技术参数
1. 使用条件：环境温度 0～50℃；相对湿度≤90％；
电源电压 AC:85V～265V； 频率50 Hz/60 Hz， 或24VDC±10％
2.输出特性：继电器常开触点容量为交流5A/240V或直流5A/24V
3. 安装结构及重量：卡入式安装；重约0.5Kg
4. 功耗：＜5W
外形及开孔尺寸如下表:
| 型谱代号 | 外形尺寸(W×H×D), mm | 开孔尺寸(W×H),mm |
| 1 | 160×80×115 | 152+0.63 0×76+0.64 +0 |
| 2 | 80×160×115 | 76+0.64 +0×152+0.63 0 |
| 6 | 96×48×100 | 92+0.54 +0×45+0.39 +0 |
| 8 | 48×96×100 | 45+0.39 +0×92+0.54 +0 |
| 9 | 96×96×112 | 92+0.54 0×92+0.54 0 |
DY21HP46P4M高速脉冲输入变送控制器DY2000东辉大延
| 型 谱 | 说 明 | |||||||||
| 2 | SMT+开关电源(AC:85V～265V 50/60Hz) | |||||||||
| 1 | 宽×高×深：(160×80×115) mm | |||||||||
| 2 | (80×160×115) mm | |||||||||
| 6 | (96×48×112) mm | |||||||||
| 8 | (48×96×112) mm | |||||||||
| 9 | (96×96×112) mm | |||||||||
| HP | 高速脉冲输入数字显示仪表 | |||||||||
| 4 | 4位数码管显示 | |||||||||
| 6 | 6位数码管显示 * | |||||||||
| 0 | 无输出 | |||||||||
| 1 | 报警（O2）+报警（O3） | |||||||||
| 2 | 通讯（O1）+报警（O2）+报警（O3） | |||||||||
| 3 | 无报警，（4～20）mA变送输出（O0） | |||||||||
| 4 | 无报警，（1～5）V变送输出（O0） | |||||||||
| 5 | 报警（O2）+报警（O3）+（4～20）mA变送输出（O0） | |||||||||
| 6 | 报警（O2）+报警（O3）+（1～5）V变送输出（O0） | |||||||||
| 7 | 通讯（O1）+报警（O2）+报警（O3）+（4～20）mA变送输出（O0） | |||||||||
| 8 | 通讯（O1）+报警（O2）+报警（O3）+（1～5）V变送输出（O0） | |||||||||
| 9 | 用户特殊要求的输出 | |||||||||
| 缺省为220VAC供电 | ||||||||||
| D | 24VDC供电 | |||||||||
| 缺省为无附加24VDC馈电电源输出 | ||||||||||
| P | 附加24VDC馈电电源输出 | |||||||||
| 缺省为无以下功能 | ||||||||||
| 2 | RS232串行通讯接口 | |||||||||
| 4 | RS485串行通讯接口（带隔离） | |||||||||
| M | Modbus协议 | |||||||||
