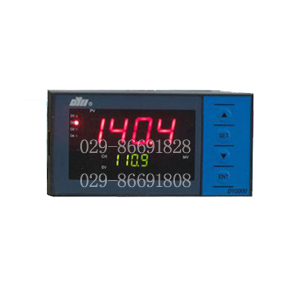

DY21B06P东辉大延智能变送控制器DY2000数显控制器
一产品概述
本系列仪表,其主要特点有:
1. 采用了集成度更高的 IC 芯片和*的SMT 表面元件贴装工艺以及*的电路屏蔽技术,使产品具有了*的抗干扰能力和可靠性,可在十分严酷的电磁干扰环境下长期稳定工作。
2. 采用*输入设置,使每块仪表仅通过简单快捷的菜单选择,即可实现仪表的各种分度号、热电偶、热电阻、标准信号以及远传压力信号、毫伏信号的输入。
3. 采用模块化通用电路结构,通过简便的模块组合,即可实现仪表的各种功能变换,通用性和灵活性显著增强。
4. 仪表的外形美观大方,并有多种外形结构和尺寸。
5. 整机及机芯装配均采用卡入式结构,使维护与装拆十分简便。
6. 可由面板光柱显示变送的比例值。
二主要技术参数
1. 使用条件:环境温度 0~50℃;相对湿度 ≤90%
电源电压 AC:85V~265V 频率50 Hz/60 Hz;或DC:24V±10%
2. 基本误差:δ=±(0.5%F.S+1dig)
3. 输入特性:电偶型、毫伏型:输入阻抗≥1MΩ; 标准电流型:输入阻抗=250Ω
标准电压型:输入阻抗≥800KΩ; 电阻型:引线电阻要求0~5Ω,三根相等
4. 输出特性:继电器触点容量为交流3A/240V 或直流5A/24V。
隔离电流信号输出:(4~20)mA 负载电阻<750Ω
隔离电压信号输出:(1~5)V 负载电阻>250kΩ
5. 直流电源输出:电压24V,*大电流50mA,直接配接二线制变送器
6. 内部冷端补偿温度范围:0~50℃
7. 功耗:<5W
DY21B06P东辉大延智能变送控制器DY2000数显控制器
DY2000智能变送控制数字/光柱显示仪表技术参数说明
(160x80x115)mm | (48x96x112)mm | (80x1160x115)mm | (96x96x112)mm |
型 谱 | 说 明 | ||||||||||
DY | 大延牌智能型仪表 | ||||||||||
2 | SMT+开关电源(AC:85V-265V 50/60Hz) | ||||||||||
1 | 宽×高×深:(160×80×115) mm | ||||||||||
2 | (80×160×115) mm | ||||||||||
4 | (48×48×100) mm * | ||||||||||
6 | (96×48×112) mm | ||||||||||
7 | (72×72×100) mm * | ||||||||||
8 | (48×96×112) mm | ||||||||||
9 | (96×96×112) mm | ||||||||||
B | 变送控制+位式控制 | ||||||||||
GB | 变送控制+位式控制+单光柱 * | ||||||||||
0 | 报警(02)+报警(03)+(4-20)mA变送输出(04) | ||||||||||
1 | 报警(02)+报警(03)+(1-5)V变送输出(04) | ||||||||||
2 | 上限报警(O1)+报警(O2)+报警(O3)+(4-20)mA变送输出(O4) | ||||||||||
3 | 上限报警(O1)+报警(O2)+报警(O3)+(1-5)V变送输出(O4) | ||||||||||
4 | 通讯(O1)+报警(O2)+报警(O3)+(4-20)mA变送输出(O4) | ||||||||||
5 | 通讯(O1)+报警(O2)+报警(O3)+(1-5)V变送输出(O4) | ||||||||||
9 | 用户特殊要求的输出 | ||||||||||
0 | 输入信号类型由用户自由选择 | ||||||||||
1 | 适配K B J E T R分度号 | ||||||||||
2 | 适配Pt100、Cu50分度号 | ||||||||||
3 | 适配霍尔变送器mV | ||||||||||
4 | 适配远传压力(30-350)Ω | ||||||||||
6 | 适配(4-20)mA 输入,量程自由设定 | ||||||||||
8 | 适配(1-5)V输入,量程自由设定 | ||||||||||
9 | 用户特殊要求的分度号 | ||||||||||
缺省为AC220V供电 | |||||||||||
D | DC24V供电 | ||||||||||
缺省为无附加DC24V馈电电源输出 | |||||||||||
P | 附加DC24V馈电电源输出 | ||||||||||
缺省为不带串行通讯接口 | |||||||||||
2 | RS232 串行通讯接口 | ||||||||||
4 | RS485串行通讯接口(带隔离) | ||||||||||
M | Modbus协议 |
* (48×48×100)mm、(72×72×100)mm规格,订货时请向厂家咨询。
*报警(O2)、报警(O3)用户可自行组态为上限报警或下限报警。
*光柱的仪表仅有两种外型尺寸:(160×80×115)mm、(80×160×115)mm
*特殊要求请与厂家联系
