用途

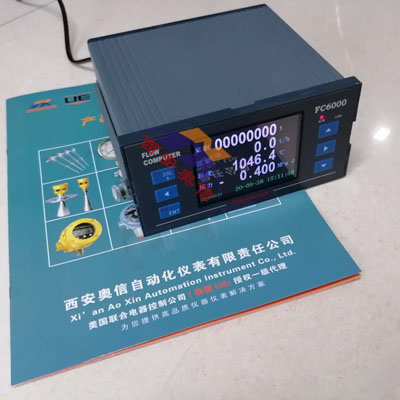

FC6000H型智能热量表 (以下称仪表) 是一个以微处理器为基础、功能齐全，有通讯能力，能与各种流量变送器、传感器配合进行流量测量的仪表，并同两支铂热电阻（或经温度变送器）配合完成液体热量（或冷量）计算。由于进行了周密的可靠性设计，使得仪表具有良好的电磁兼容性和可靠性。由于选用了 (20000 码) 高精度A / D 转换器和温度稳定性良
好的元器件，并采用浮点运算，还采取了多个提高系统精度的措施，使仪表可用于贸易结算和计量考核。
特 点
▲适用于液体热量计量。
▲流体既可以是淡水也可以是其他液体。
▲液体质量流量引入温度修正。
▲淡水密度和比焓用查（JJG）表法求得。
▲表内装有实时时钟并具有贸易结算所需要的功能。
▲两个温度输入通道：可接受铂热电阻信号或电流信号。有温差显示。
▲温度输入信号有传感器校正（SC）功能，从而提高热量计量精度。
▲可提供变送器 +24V DC、+12V DC 供电电源(有短路保护功能)，以简化系统、节省投资。
▲定时自动抄表功能为计量管理带来方便。
▲可带微型打印机。
▲丰富的自诊断功能使仪表更易使用和维护。
▲ 密码设定可防止未经授权的人员改变已设定的数据。
▲仪表内部不设任何电位器、编码开关等可调器件，从而提高仪表的耐振性、稳定性和可靠性。
▲特殊设计的WDT 电路、上电复位电路和断电数据保护电路， 确保仪表通电运行正常，断电后数据不丢失。断电数据保护不用后备电池，保护时间10 年。
▲能与上位计算机进行数据通讯，组成能源计量网络系统。
▲采用组态方式工作，从而增强其通用性和灵活性。
▲无纸记录功能,确保数据安全。可供计算机抄录和人工调阅。

FC6000H智能热量表FC6000(H)PLUS-2PA智能冷量表
主要技术数据

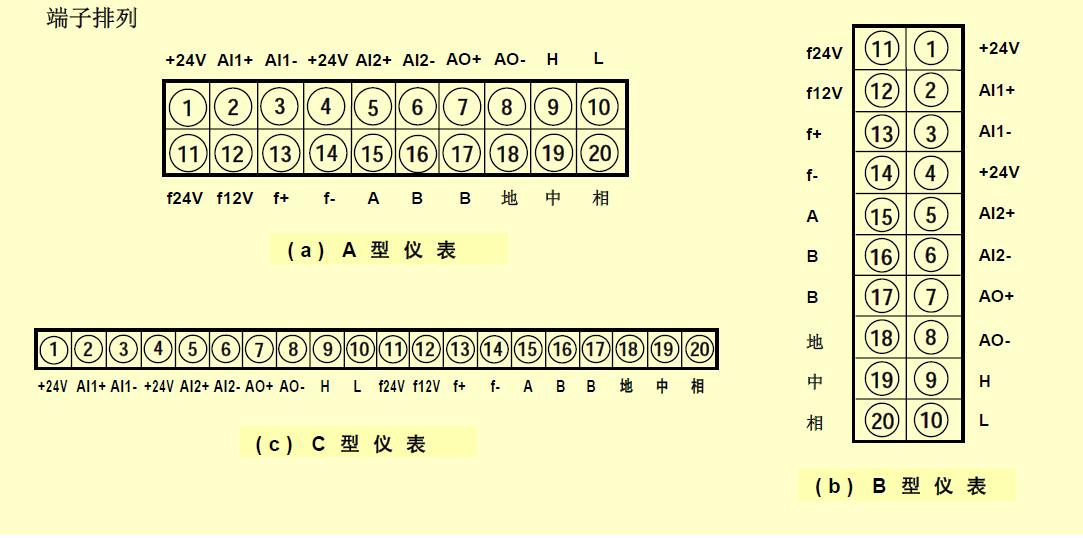

结构型式
盘装式（A型、B型、打印机）
墙挂式（C型）
测定输入信号
(1) 测定流量输入信号 • 模拟流量信号(AI1)
4 ~ 20mA DC或0 ~ 10mA DC，按键设定选择。
提供 +24V DC外供电源，用于二线制4 ~ 20mA DC变送器供电。 • 频率流量信号(f)
波形：矩形、正弦、三角波形。
幅值：低电平0 ~ 2V，高电平3 ~ 24V (可根据用户要求)。
频率：1 ~ 10000 Hz。 输入电阻：10 kΩ。
提供 +24V DC和 +12V DC独立外供电源，用于频率式流量变送器供电，频率流量信号输入与 主机隔离。
(2) 测定压力输入信号 (AI2)
• 4 ~ 20mA DC或0 ~ 10mA DC，按键设定选择。
• 提供 + 24V DC外供电源，用于二线制4 ~20mADC变送器供电。
• 上述外供电源，负载能力均为100mA。均用自复保险丝进行短路保护。
(3) 测定温度输入信号
热 电 阻：Pt 100分度
三线制输入，引线电阻10Ω ⁄  1线以下
热 电 偶：K、E分度等（用Cu50作冷端补偿）
温度范围:  - 200 ~ 560℃
电    流：4 ~ 20mA DC或0 ~ 10mA DC
流量再发送模拟输出信号（与主机隔离）
4 ~ 20mA DC或0 ~ 10mA DC，按键设定选择。
负载电阻：0 ~ 600Ω  (4 ~ 20mA DC时)
               0 ~ 1200Ω (0 ~ 10mA DC时)
数据更新周期：≤ 0.5 s。
基本误差限
频率信号输入： 读数值的±0.1％
温度信号输入： ±0.3℃ ( t ≤ 300℃时) 读数值的±0.1％ ( t >300℃时)
电流电压输入： 满量程的±0.1％
电 流 输 出： 满量程的±0.2％
补偿后流量显示： 满量程的±0.2％
显示能力
6位LED显示。测量时显示累积流量、瞬时流量、温度和压力；设定时显示设定数据值。
显示温度时带1位小数，显示瞬时流量和压力时，小数点位数由设定数据决定。
副数据项目显示：2位LED。
瞬时流量模拟显示：20段LED排管显示，每一段表示5%FS′。
补偿范围
蒸  汽：压力 0.1 ~ 22 MPa abs
           温度   0 ~ 374℃ (饱和蒸汽)
                    0 ~ 560℃ (过热蒸汽)
一般气体：压力任意温度 -200 ~ 560℃
天 然 气：压力 0 ~ 14 MPa G
         温度 - 40 ~ 115℃
         密度 0.554 ~ 0.750 kg/m3  N2、 CO2  0 ~ 15％
液    体：温度  - 200 ~ 560℃
通讯
通讯接口：EIA  RS - 485或RS - 232串行接口 (光电隔离)
通讯速率： 9600、4800、2400或1200波特率
传输介质：双绞线
断电数据保护时间：10年
电源：220V      ，50Hz±5％
功耗：15W
正常环境条件
     工作温度：0 ~ 50℃；   相对湿度：0 ~ 85％
