产品介绍
  UHGG-31A-G型电感式浮球传感器主要适用于0.5-35t/h，压力≤2.5MPa各类锅炉的液位自动控制与检测，同是适用于其它低压容器和开口容器的液位检测，与本厂生产的二次仪表 (SZD-A、SZD-AH、SZD-S-2、SZD-S-4智能控制仪系列仪表）配合使用，能实现水位显示、高、低极限报警、水位自动调节，以确保锅炉的安全运行。
订货需知
1.传感器由我成套向用户，特殊规格由用户提出技术要求，我将尽力为用户服务。
2.本同时提供浮球、电感线圈、弹簧等易损备件。用户在订货时请具体注明。
3.订货时请注明传感器的汽水管法兰距尺寸。本有300mm、350mm、400mm、440mm
特殊尺寸须定制
4.传感器的法兰按以下规格选用：
(1)公称压力≤1.6Mpa 按JB81-59 光滑式密封面选用 。
(2)公称压力≥2.5Mpa 按JB82-59 凹凸式密封面选用。

UHGG-31A-G型电感式浮球传感器，法兰间距：300mm、350mm、400mm、440mm
技术参数
适用介质：非腐蚀性液体，比重≥0.8 工作压力：≤2.5Mpa
工作温度：≤250℃ 相对湿度：≤85％
检测范围：＋50～－75 输出信号：电感信号
法兰中心距：260mm、300mm、350mm、400mm、440mm等
工作原理
传感器液筒上的汽水管法兰与锅炉锅筒相连接，使锅筒内的水位与液筒内水位互相连通。当锅筒内水位变化时，液筒内水位相应发生变化。液筒内浮球根据水位高低而发生变化，水位升高时，浮球向上浮。水位下降时，浮球向下浮，连接浮球上的矽棒在电感线圈内发生位移，使电感线圈两端电感量发生相应的变化，这一变化的电感量送入二次仪表，二次仪表接收这一变化的液位信号，转换成与液平面相对应指示（显示）信号。
安装和维修

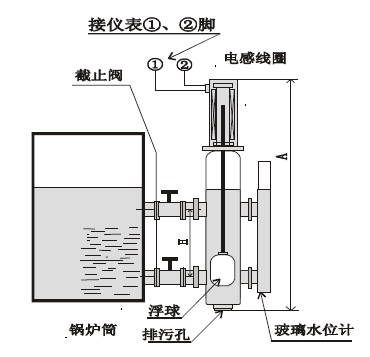

1.传感器安装请参照图（1）
2.传感器与被控容器之间加装Dg25 的截止阀两只，以便于调试维修，在正常运行时两阀必须全部打开。
3.传感器安装必须与被控容器液平面线相互垂直，倾斜度不得大于20。
4.传感器必须安装排污管道，并安装排污阀。
5.电感线圈的二端，接二次仪表的液位信号输入端。
6.经常进行排污（每班至少一次）定期检查传感器内的不锈钢浮球，半年一次清除浮球表面污垢。
7.当液位信号出现异常时，检查按下述方法进行：
(1)拆下传感器罩壳接线座上的任一端线，使其与二仪表不成回路。
(2)用万用表R×10 挡检查电感线圈二端，正常时，其阻值约在250 欧姆左右
(3)拆下传感器，检查浮球是否漏水。

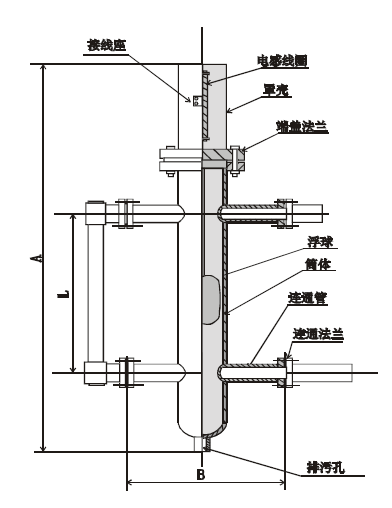

尺寸图
