产品描述
UDZ-01S电接点水位计测量筒，电接点液位计测量筒，电接点测量筒，是用于锅炉汽包等高温高压容器内水位显示与控制，有自检功能，双色显示。它有测量筒、与之相配的电接点、紫铜垫、铜夹头配件、双色自检式显示仪表三部分组成。电接点液位计具有工作原理和结构简单、造价低、运行可靠、判断和排除故障方便、维修量小等优点。
产品应用
主要用于监视锅炉汽包水位、高压加热器、低压加热器、除氧器、蒸发器、凝气器、直流锅炉启动分离器和双水内冷发电机水箱等水位测量和其它导电液体的液位测量，但不适用于易燃易爆介质。
液位计选型
UDZ — 02S — 17 G
产品类型：U—物位仪表D—电接触液位计Z—指示
压力温度：01S 工作压力≤4.41MPa 工作温度：≤250℃
02S 工作压力≤15.68MPa 工作温度：≤350℃
03S 工作压力≤20.6MPa 工作温度：≤400℃
04S 工作压力≤25MPa 工作温度：≤450℃
点数：电接点数量
用途：Q—汽包G—高加Y—除氧器
特殊规格可在定货时提出，本厂能按用户要求制造。

UDZ-01S电接点水位计测量筒，多电极式液位传感器
技术参数
工况：Pn ≤21Mpa 　T≤400℃
变送范围：-300～+300 mm 　或0～1700mm
安装尺寸：ф28×4 上下联通管对焊或法兰连接
仪表尺寸：80（宽）×160（高）×345（深）（直式安装）
160（宽）×80（高）×345（深）（横式安装）

由于水和汽的导电性能差异极大，以发电厂汽包为例，在温度350℃以下时，纯水的电阻率≤106 欧姆——厘米，而蒸汽的电阻率≥108 欧姆——厘米。测量筒的作用就是将水位的变化通过接点信号的变化，依照“数”的关系馈送至二次仪表。

上图出示了电接点液位计工作原理。它是由水位容器，电接点和测量显示线路等构成。电接点的绝缘子可以使接点与容器外壳间绝缘、浸在水中的接点，由于水的电阻较低、使接点与容器外壳接通，处于汽中的接点，由于汽的电阻很大，可相对地看作为开路。因此，水位的高低决定了接点浸入水中数量的多少，于是反应了水位的高低。

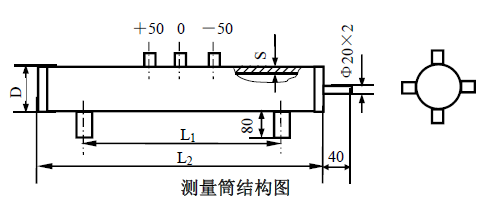

测量筒结构图
