产品描述
    AXLD802雷达液位计是采用微波技术来检测料位的高科技产品，该料位仪利用微波具有穿透性好，对恶劣环境及被测物料适应性强等特点，采用世界上*的大规模集成电路，利用雷达原理、数字信号处理技术和快速傅里叶变换（FFT）技术。采用连续式乍动测量，能测量液体、固体（块状、粉状）料位，具有测距远、精度高等特点。法兰安装雷达液位计AXLD802 雷达液位计
雷达物位计具有低维护，高性能、高精度、高可靠性，使用寿命长等优点。在与电容，重锤等接触式仪表相比较，具有无可比拟的优越性。微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。该产品适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境。可对不同料位进行连续测量。该仪器主要技术指标达到或优于国内外同类产品,且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。

测量原理
高频微波脉冲通过天线系统发射并接收，雷达波以光速运行，运行时间可以通过
电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保稳定和*的测量。
即使工况比较复杂的情况下，存在虚假回波，用*的微处理技术和调试软件也
可以准确的识别出物位的回波。

技术参数
应 用：腐蚀性液体
测量范围：杆式6米/缆式20米
过程连接：法兰
过程温度：-40~120℃
过程压力： -0.1~2MPa
精 度：±3mm
频率范围：100MHZ~1.8GHZ
防爆等级：Exib IIC T6 Gb
防护等级：IP67
信号输出：4—20mA/HART（两线）
产品分类
通讯接口： HART 通讯协议
过程连接
AXLD801 (PP，PTFE 棒式天线) ：G11/2A 或 11/2NPT
AXLD802(PTFE 棒式天线) ：翻边法兰 DN50、DN80、DN100、DN150、DN200、DN250
AXLD803(喇叭口形式天线)：法兰 DN50、DN80、DN100、DN150、DN200、DN250
LD802 的罐内安装

标准安装
● 雷达天线不可向罐壁倾斜。
● 为了使温度影响小化，在对接法兰的连接处必须使用弹簧垫圈。
● 杆式天线的雷达波发射处必须伸出安装短管。
● 垂直放置杆式天线，不要让雷达束指向罐壁。

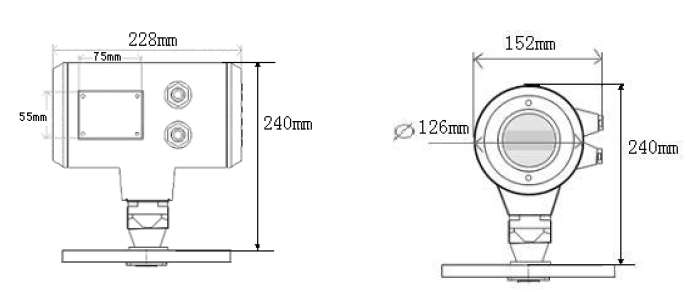

实物图：
