光电控制系列接点装置YGK-150
优点是:反应速度快，灵敏高，工作可貌，负靠在功率大，接驳不产生火花，各项指标均优于触点式电 接点装置，是今后压力表电接点装置更新换代的理想产品。
现研发YGK100、YGK150外置、内置两个系列常开式、常闭式多个品种。
用途： 光电控制接点装置是采用光电偶件的开关原理实现控制功能的，光电信号经执行机构放大后控制内部继 电器工作，从而带动主控电路工作。
其结构特点是集成化程度高，结构紧凑，外置型主控线路板安装在接线盒内，内置型安装在表壳罩内， 安装方便，操作简单。
主要技术指标:
1、功率:50VA(I≤2A) 。
2、电压:
a 工作电源YGK- 11 (基本型)交流220V50Hz，随客户需要供110V，36V，24V交流，36V，24V，6V直流 。
b 控制电压小于等于380V交流、江流。
3、工作环境: 温度-20"C-60"C，湿度≤80%。

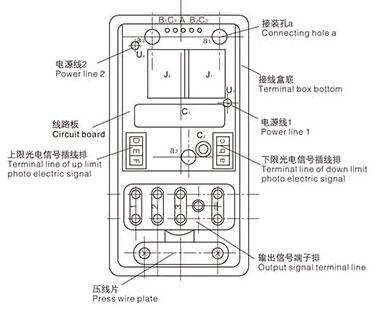

外置型接线图：
1、接线端子排（信号输出)
1号Cl 、上限信号输出，红色线(常开)
2号A、中线接线，黄色线
3号C2下限信号输出，绿色线对强度常开
地线白色或黑色
B1、B2为常闭输出。
2、电源接线端子：
U1、U2为装置工作电源，基本型(YGK-11) 为220V交流，没火、零线之分。
3、插线接线端子排(光电信号线)
下限: a橙色线 b红色线c棕色线
上限:D灰色线 E白色线 F黑色线
