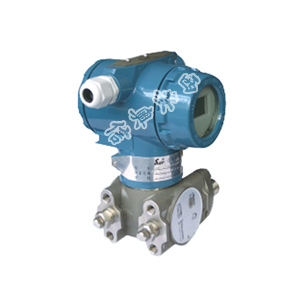

AX3151AP智能压力变送器 西安压力变送器
AX1151AP压力变送器 AX3151AP智能压力变送器适用于测量液体、气体和蒸汽的压力，然后将其转换成然后将其转换成4～20 mA　DC的电流信号输出。HART275手操器相互通讯，通过它进行设定、监控等。
概述
  智能差压变送器作为一种智能型的现场差压参数的检测仪表，用来测量各种介质在液体，气体和蒸汽状态下的差压、压力，液位的参数，并将被测的差压参数转换成4-20mA标准电信号输出，同时采用HART协议，具有与手操器或上位机进行通讯的功能，变送器具有输出参数组态功能，能适应不同用户的需要。它可以地测量差压、液位、真空度和比重。 变送器具有防尘结构，安装、使用和调校都方便简单。接线端子和电子线路板放置在变送器上部的密封电气腔室内，且彼此相互隔离开。所以现场接线时，放大器仍在密封状态下工作。变送器具有反极性保护措施，防止由于电源接反而损坏变送器。工作时的容积变化量小于0.16毫升，可防止被测介质液柱过大变化，因而可不需为补偿容积变化量而增置冷凝器或液位筒。变送器与被测介质接触部分的零部件，选用316L不锈钢材料。采用表面贴装的电子元件和插拔式设计制造的印制电路板，使故障少，维护方便，通用性强，减少了备品备件，降低了维修成本。
产品特点
1.测量范围：0-0.15kPa～42MPa, 多种选择、应用灵活，可以满足绝大部分用户的需求。
2.结构小巧、坚固、抗振。一体化接线盒和本机零点和量程调整和LCD显示组态按钮，使安装、校验和运行简化。
3.在变送器壳体上设计了非接触式就地零点、量程调整和LCD液晶显示参数组态按钮，便于现场调整零点和量程及设置所需的现场显示参数。
4.采用固体、插接式印制线路板、模块化结构，有助于故障检修及减少备件库存示参数。
5.阻尼可调，提高了用户的可选择性。
6.智能电路，方便用户操作。
7.具有独立抗电磁干扰电路和软件抗干扰设计，提高了产品的可靠性。
8.内部具有测量温度参数传感器，提高了变送器环境温度影响补偿性能，由于该传感器与被测介质直接接触，所以同时可获得与传感器所接触的介质的温度信息。
9.变送器配置的现场数字显示表可以直接显示测量压力值、输出模拟电流值、被测压力对应设定量程的比值、传感器本体与其被接触介质的温度值。本项技术己申请。
10.变送器提高了故障恢复能力，大大减少了变送器维护工作量。
11. LCD液晶显示表采用多参数循环显示方式工作。
12.具有HART协议远程通讯功能，在实现压力测量的同时，增加了传感器本体与被接触介质的温度检测功能，为用户提供了更多的现场工况信息，有利于用户提高过程控制的效果。
13.具有全金属密封的差动电容压力传感器的δ室结构设计，使差压（压力）和温度测量实现了重大改进和良好的稳定性。 结构与原理 3151DP差压变送器由传感器和电子线路板两部分组成，传感器部分包括：敏感元件、直接数字电容电路、温度传感器和特征化EEPROM等组成；电子线路板部分包括：微处理器、数/模信号转换器、数字通信和存储器EEPROM等几部分组成，完成压力信号到4-20mADC的转换。

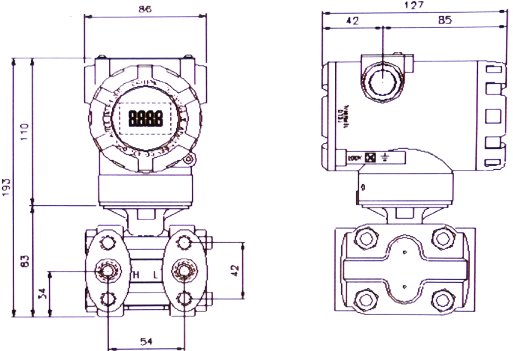

AX3151AP智能压力变送器 西安压力变送器
技术参数
输出：2线制，4～20mA DC输出，数字通讯，可编程设定线性或平方根输出方式，HART协议加载在4～20mA DC信号上。
电源电压：工作状态：10.5～42V DC  本 安 型：10.5～30V DC
数字通讯：16.4～42V DC             本 安 型：16.4～30V DC
负载：(输出信号代码为D和E时)：工作状态：0～1335Ω    数字通讯：250～600Ω
HART通讯距离：用多芯双绞线时可通讯距离*大达2Km。通讯距离因电缆类型而异。公式如下：L=65000000/(R×C)-(C1+10000)/C
L=长度(m和ft)
R=阻抗(Ω ，包括电源阻抗)
C=电缆电容(pF/m或pF/ft)
C1=*大并联电容(pF/m或pF/ft)
阻尼时间常数：放大器部件和膜盒的阻尼时间常数之和。 放大器部件阻尼时间常数在0.2～64秒范围内可调。
环境温度：-40～85℃ -30～80℃【带LCD表头】
接液温度：-40～120℃
AX3151AP智能压力变送器产品特点
准确性高，稳定性好，二线制输入（特殊可四线制）；
固体元件，接插式印刷线路板；小型，重量轻，坚固抗振；
量程，零点外部连续可调；正迁移可达500%，负迁移可达600%
阻尼可太调；单向过载保护特性好；
无机械可动部件，维修工作量少；全系列统一结构，零部件互换性强；
接触介质的膜片材料可选择；（316L、TAN、HAS-C、MONEL等材料）
防爆结构，全天候使用；智能HART现场总线协议
