产品概述
AXB-01系列扩散硅变送器采用具有国际*水平的扩散硅传感器,配合高精度电子元件,经严格的工艺过程装配而成。它抗过载和抗冲击能力强,稳定性高,并有很高的测量精度。AXB-01系列扩散硅变送器具有多种型号,多种量程,多种过程连接形式及材料,可广泛用于石油、化工、电力、冶金、制药、食品等许多工业领域,可适应工业测量的各种场合及介质,是传统压力表及传统压力变送器的理想升级换代产品,是工业自动化领域理想的压力测量仪表。

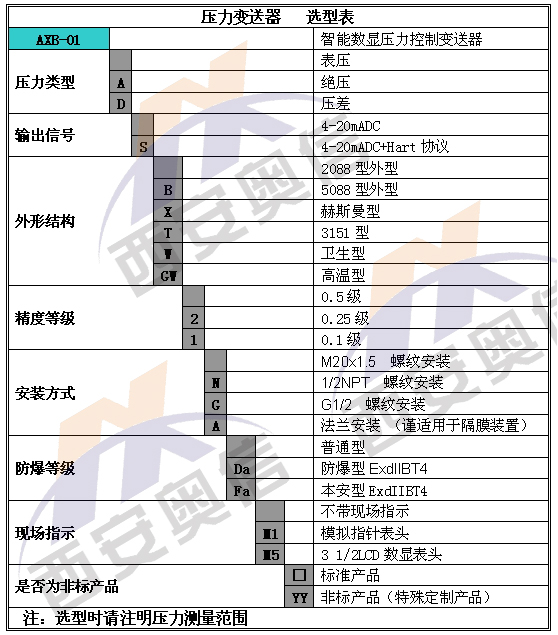

选型规则
1.根据要测量压力的类型
压力类型主要有表压、绝压、差压等。表压是指以大气为基准,小于或大于大气压的压力;绝压是指以绝dui压力零位为基准,高于绝dui压力;差压是指两个压力之间的差值。
2.根据被测压力量程
一般情况下,按实际测量压力为测量范围的80%选取。
要考虑系统的zd压力。一般来说,压力变送器器压力范围zd值应该达到系统zd压力值的1.5倍。一些水压和过程控制,有压力尖峰或者连续的脉冲。这些尖峰可能会达到“zd”压力的5倍甚至10倍,可能造成变送器的损坏。连续的高压脉冲,接近或者超过变送器的zd额定压力,会缩短变送器的实用寿命。但提高变送器额定压力会牺牲变送器的分辨率。可以在系统中使用缓冲器来减弱尖峰,这会降低传感器的响应速度。
压力变送器一般设计成能在2亿个周期中承受zd压力而不会降低性能。在选择变送器时可在系统性能与变送器寿命之间找到一个折中的解决方案。
3.根据被测介质
按测量介质的不同,可分为干燥气体、气体液体、强腐蚀性液体、黏稠液体、高温气体液体等,根据不同的介质正确选型,有利于延长变送器的使用寿命。
4.根据系统的zd过载
系统的zd过载应小于变送器的过载保护极限,否则会影响变送器的使用寿命甚至损坏变送器。通常压力变送器的安全过载压力为满量程的2倍。
5.根据需要的准确度等级
变送器的测量误差按准确度等级进行划分,不同的准确度对应不同的基本误差限(以满量程输出的百分数表示)。实际应用中,根据测量误差的控制要求并本着使用经济的原则进行选择。
6.根据系统工作温度范围
测量介质温度应处于变送器工作温度范围内,如超温使用,将会产生较大的测量误差并影响变送器的使用寿命;在压力变送器的生产过程中,会对温度影响进行测量和补偿,以确保其受温度影响产生的测量误差处于准确度等级要求的范围内。在温度较高的场合,可以考虑选择高温型压力变送器或采取安装冷凝管、散热器等辅助降温措施。
7.根据测量介质与接触材质的兼容性
在某些测量场合,测量介质具有腐蚀性,此时需选用与测量介质兼容的材料或进行特殊的工艺处理,确保变送器不被损坏。
8.根据压力接口形式
通常以螺纹连接(M20×1.5)为标准接口形式。
9.根据供电电源和输出信号
通常压力变送器采用直流电源供电,提供多种输出信号选择,包括4~20mA.DC;、0~5V.DC、1~5V.DC、0~10mA.DC等,可以有232或485数字输出。
10.根据现场工作环境情况及其他
是否存在振动及电磁干扰等,选型时应提供相关信息,以便采取相应处理。在选型时,其他如电气连接方式等也可以根据具体情况予以考虑。

AXB-01 压力变送器 法兰式变送器 扩散硅压力变送器
技术参数

使用对象 液体、气体或蒸汽
测量范围 表压:0~10kPa~60MPa , 绝压: 0~100kPa~10MPa
负压:-0.1MPa~2Mpa
输  出:4—20MA.,0-10mA,0-5V,1-5V
测量介质:各种液体或气体介质
工作方式:绝压、表压、负压、差压
精  度:A级±0.25%FS,B级±0.5%FS
供  电:24VDC
工作温度:-10℃-60℃
螺  纹:M20×1.5
信号连接连接孔:M20×1.5
输    出  4~20mADC
电    源 12~30VDC
负载特性 4~20mADC 二线制负载 R≤50(V-12)Ω
温度范围 环境温度  -20℃~+70℃ ;标准介质温度  -20℃~+80℃
外壳防护 优于 IP65
防爆类型 隔爆型 ExdⅡBT4;  本安型ExdⅡBT4 应外配安全栅
精度等级: ±0.1%、±0.25%、±0.5%
稳定性优于 ±0.1%FS/年
AXB-01压力变送器 扩散硅压力变送器
