WSSX系列电接点双金属温度计带有电接触装置一即机械电接点。当被测介质温度变化时,自由端上的细轴及转向传动机构带动指针及动触点转动,在标度盘上指示出温度的变化值,当其与
WSSX系列电接点双金属温度计带有电接触装置一即机械电接点。当被测介质温度变化时,自由端上的细轴及转向传动机构带动指针及动触点转动,在标度盘上指示出温度的变化值,当其与定触点(上、下限定触点)接触或断开时的瞬时,使电路系统中的继电器及接触器动作,以达到自动控制和报警目的。
工作原理:
双金属温度计是利用绕制成螺旋管状的双金属片一端被固定,另一自由端与指针针连接,随着温度的变化而转动,并带动指针旋转指示温度的单针式指示温度计。
主要技术特性:
精度等级为1.5倍,接点动作误差差限为示值基本误差限的1.5倍
接点额定功率:10VA
接点zui高工作电压:~380V或220V
接点zui高工作电流:1A(无感负载)
工作电压宜在大于15V小于48V的情况下使用。
测温范围:-40-500℃

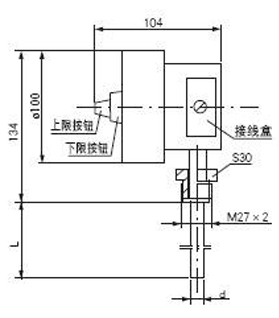

温度计指示部分:(按温度计标度盘的外径表示)分φ60、φ100、φ150mm.
尾管长度:100-2000mm。
尾管直径:分别为φ6、φ10、(尾管长度100-1250mm时)φ12(尾管长度在1250-2000mm时)
型号命名方法
|
|||||||||
|
温度仪表 |
||||||||
|
S |
金属膨胀式 |
|||||||
|
S |
感温元件双金属片 |
|||||||
|
X |
电接点结构 |
|||||||
|
|
表壳公称直径 |
|||||||
3 |
60 |
||||||||
4 |
100 |
||||||||
5 |
150 |
||||||||
|
位置特征 |
||||||||
0 |
轴向(直型) |
||||||||
1 |
径向(角型) |
||||||||
8 |
万向(可调角型) |
||||||||
|
安装固定装置 |
||||||||
0 |
无固定装置 |
||||||||
1 |
可动外螺纹 |
||||||||
2 |
可动内螺纹 |
||||||||
3 |
固定螺纹 |
||||||||
4 |
固定法兰 |
||||||||
5 |
卡套螺纹 |
||||||||
6 |
卡套法兰 |
||||||||
|
电接点位式调节 |
||||||||
可缺省 |
上下限 |
||||||||
N |
双上限 |
||||||||
P |
双下限 |
||||||||
W |
S S X |
— 4 |
1 |
1 |
|
典型型号示例 |
