  • WRNT-11锅炉炉壁热电偶

WRNT2-11锅炉炉壁热电偶,带集热块锅炉炉壁热电偶适合于电厂锅炉炉壁,管壁及其它圆柱体表面测量。
锅炉炉壁热电偶,带集热块锅炉炉壁热电偶采用直径Φ4或者Φ5的铠装热电偶做测温元件,做成电缆状,热接点紧固在带有不同曲面的不锈钢导热板上,可用于锅炉管壁、炉壁及其它圆柱体表面的测温温度。条件符合GB/T18404-2001规定。

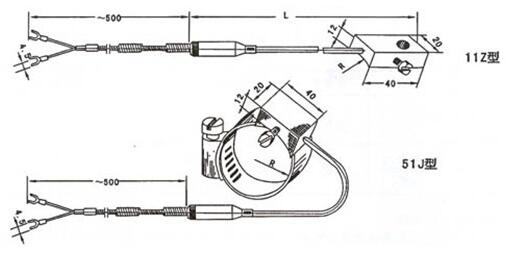

锅炉炉壁热电偶是采用Φ4、Φ5直径的铠装元件作测温探头,引出线做成电缆状,测量端用螺钉或焊接方法紧固在导热板上(当采用热电阻时,不准用气焊法),而导热板一面带有与炉壁或管道相吻合的曲面,导热板被焊接或箍在炉(管)壁上,通过导热板的热传导,即可测得炉壁或其它圆柱面的表面温度。

参数
精度等级:I  II级
公称压力:常压
弯曲半径:r≥5d

型号 分度号 测量范围℃ 热端形式 热响应时间T0.5s 允许偏差△t℃
镍铬-镍硅 K 0~800 绝缘式 ≤2.5 Ⅰ级:(±1.5℃或±0.4%ㄧtㄧ)
Ⅱ级±(0.30+0.005ㄧtㄧ)
接壳式 ≤0.8
镍铬-铜镍 E 0~600 绝缘式 ≤2.5
接壳式 ≤0.8

 三、规格型号:

类别

产品型号 分度号 测量范围℃ 保护管材料 结构特征 总长L(mm)
热电偶 WRNT-11 K 0~800 1Cr18Ni9ti 焊接式

固定螺纹
3000
4000
6000
8000
10000
15000
20000
25000
WRET-11 E 0~600

注:接壳式长L=25000mm 绝缘式长L=8000mm  曲面R尺寸:R=29mm或R=100mm

型号
分度号
测温范围℃
测量端形式
规格
L1
L
WRNT-11
WRET-11
K
0~800
绝缘式
1000
2000
3000
4000
5000
6000
8000
10000
15000
20000
25000
1000
2000
3000
4000
5000
6000
8000
10000
15000
20000
25000
WRNT-11
WRET-11
E
0~600
WRNT-11
WRET-11
K
0~800
接壳式
WRNT-11
WRET-11
E
0~600
注:1热电偶Ⅰ级、热电阻A级按协议订货;

  WRNT-11WRNT2-11锅炉炉壁热电偶选型

WRNT-11



备注说明



P0=Pt100     P1= Pt1000     P5=Pt500   K=K偶      9=指定

传感器类型



T口

0=0~80     1=-50~100    2=-50~150  3=-50~200   4=-50~300

5=-50~400  6=-50~500    7=-0~600   8=-0~800    9=指定

温度范围(℃)

温度高于500度只能选 热电偶



A=A级      B=B级    对于热电偶默为II级

传感器精度



C口

1=SUS321(默认)   4=SUS304

贴片材质



1

长度(L)=40mm   宽度(W)=20mm   厚度(D)=10mm   固定孔直径=8 mm   探头直径D=6 mm

贴片外形尺寸

默认规格1

2

长度(L)=40mm   宽度(W)=20mm   厚度(D)=12mm   固定孔直径=8 mm   探头直径D=8 mm

默认规格2

3

长度(L)=mm  宽度(W)=mm  厚度(D)=mm

固定孔直径=mm   探头直径D=mm

用户指定

贴片外形尺寸

I

1=50mm   2=100   3=150mm    4=200   5=300

6=500    7=1000  9=指定

探头长度

指露在贴片外面部分的长度

L口

1=100      2=200     3=300   5=500  10=1000

30=3000    50=5000   9=指定

引线长度(mm)



X口

3=三线制  4=四线制   对于热电偶为两线

引出线采用线制



1=聚氯乙烯PVC(-20~80℃)

2=聚氨酯TPU (-50~100℃)

3=硅橡胶  (-60~200℃)

4=四氟绕包(-50~250℃)

5=云母绕包 (-80~500℃)

引线材质

“()”内为引线常用温度范围



0=无屏蔽层(默认) 1=有屏蔽层

是否配屏蔽层



0=无护套     1=有护套

线缆护套



0=无     1=镀锡

3=压M4端子

9=指定

导线末端要求



 Q

0=无

9=指定

要求
