用途:
使用对象液体、气体或蒸汽 测量范围量程3 0-1.3～7.5kPa （0－127.762mmH2O）量程4 0-6.2～37.4kPa （0-635~3810mmH2O）量程5 0-31.1～186.8kPa （0-3175~19050mmH2O） 输出 4~20mA dC 电源 24V dC，无负载时变送器可工作在 12V dC，zd为 45V dC。



产品简介：
使用对象液体、气体或蒸汽 测量范围量程3 0-1.3～7.5kPa （0－127.762mmH2O）量程4 0-6.2～37. 4kPa （0-635~3810mmH2O）量程5 0-31.1～186.8kPa （0-3175~19050mmH2O） 输出 4~20mA dC 电源 24V dC，无负载时变送器可工作在 12V dC，zd为 45V dC。

结构参数：
指示表刻度标尺长45mm；指示精度2.5级。数字指示表精度0.5级。危险场所安装隔爆型 dsⅡ BT5；本安型 iaⅡ CT5；（详见防爆型1151变送器说明书）量程和零点外部连续可调；正、负迁移正负迁移后，其量程上、下限均不得超过量程的极限。

zd负迁移量：为zui小调校量程的600％

zd正迁移量：为zui小调校量程的500％温度范围放大器工作在－29～93℃；敏感元件工作在－40～104℃；储存温度－50～120℃。

静压和超压极限输入0（绝dui压力）－13.5MPa压力到变送器任意一侧，变送器不损坏；变送器可工作在静压为 3.45kPa（绝dui压力）－13.8MPa（表压）之间；法兰耐压为68.9MPa。相对湿度 0～100％容积变化量小于0.16cm3 阻尼时间常数在0.2－1.67s之间连续可调。启动时间 2s，不需预热。 性能指标（在无迁移、316不锈钢隔离膜片及其它标准测试条件下）。精度调校量程的±0.2％，包括线性、变差和重复性的综合误差。线性调校量程的±0.1％。变差调校量程的±0.05％。（高量程为±0. 1％）。重复性调校量程的±0.05％。不灵敏区（死区）没有。稳定性zd量程的±0.2％（六个月）。温度影响zd量程（即0－6.2～ 37.4kPa中的 0－37. 4kPa）。零点误差：为量程的土0.5％/55℃。包括量程、零点的总误差：为量程的±1.0％/55 ℃。

注：量程3上述误差加倍。

zui小量程（即 0－6. 2～37.4kPa中的 0－6.2kPa）零点误差：为量程的±3.0％/55℃。

包括量程、零点的总误差：为量程的±3.5％/55 ℃ 注：量程3上述误差加倍。超压影响加13.8MPa的压力后，零点变化小于zd量程的±0. 25％（量程5为±1. 0％）。

静压影响零点误差：压力为13.8MPa，零点误差为zd量程的±0.25％（量程3为±0.5％）量程误差：误差为－1±0.25％/6.89MPa（量程3为－1.5±0.25％。这是一个系统误差，安装前可按实际静压调校，消除掉这个误差。振动影响在任意轴向上，频率为200HZ，引起的误差为zd量程的±0.05％/g。电源影响小于输出量程的0.005％/V。负载影响只要输入.变送器的端子电压高于12V，就无负载影响．安装位置影响zd可产生0.25kPa的零点误差，但可校正，对量程无影响。测量本体相对法兰转动无影响。 结构指标结构材料隔离膜片和排气/排液阀：不锈钢、哈氏合金C、蒙乃尔合金或者袒；

法兰和接头：316不锈钢 哈氏合金C或蒙乃尔合金；

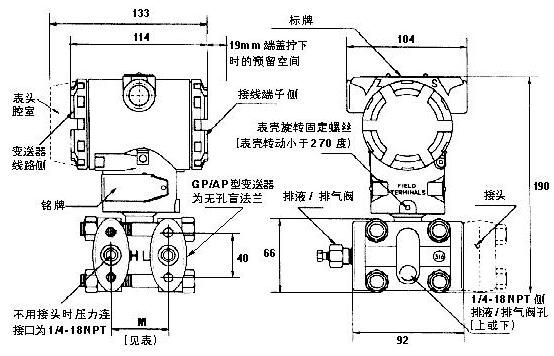

O型图（与测量介质接触）：氟橡胶：灌充液：硅油螺拴：碳钢镀锌电气壳体：低铜铝合金涂层：聚脂环氧树脂。引压连接件两法兰连接螺纹 1/ 4-N PT，中心孔距为54mm（218 "）；两接头连接螺纹1/2-NPT，中心孔距51、54、57mm(2"，218 "，214 ")三种尺寸。电气连接用1/2-NPT螺纹端导线管及微型香蕉插头配套的试验插座。重量 5.4kg（不包括选件）。
