应用
过滤器的差压监控
呼吸机的压力监控
洁净室的过压监测及实验室和操作间的负压及过压监测
功能特性
通过产品自带螺纹外框快速安装，无需使用工具
两件式结构（测量元件和壳体）
集成密封件，可直接安装在空气管道中或仪表面板上
可提供内置式和外挂式版本
可定制表盘和量程刻度
产品描述
   A2G-10经济型差压表可用于监测通风和空调设备的差压，量程为0 … 50 Pa 至 0 … 12,500 Pa，同时可以做到正负量程：25 … +25 Pa 至-1,500 … +1,500 Pa。
具有独立的压力测量腔体和显示区域，使其不受被测介质干扰，可通过视窗清晰观察内部。
差压表防护等级可选IP54和IP65，还可提供两种不同的安装方式。
内置式
内置式安装可实现无工具快速安装。产品背部有两个G 1/8"的内螺纹孔，可用于相应的螺纹连接。
外挂式
外挂式安装是通过3个螺丝安装至固定的壳体，随后，测量膜盒可直接安装至壳体。其背部有两个G 1/8"的内螺纹孔，可用于相应的螺纹连接。这样的安装方式可实现任意90度的位置调整。

型号 A2G-10
差压表
适用于通风和空调，NS 110
技术参数
表盘大小：100mm
压力范围：
■ 0 ... 100 Pa to 0 ... 6,000 Pa
■ -50 ... +50 Pa to -1,500 ... +1,500 Pa
精度等级
Span ≥ 250 Pa： 3.0
Span 101 ... 249 Pa： 5.0
Span ≤ 100 Pa ：10.0
A2G-10压力限值
*大工作压力：20Kpa
稳定性：满量程值
波动性：满量程值
允许温度
环境温度：-30 … +80℃
介质温度：-16 … +50℃
温度影响
当测量系统的温度在参考温度 (+20℃) 附近波动时，zd变化为量程的±0.5 %/10 K
防护等级：IP 54，符合EN 60529 / lEC 529标准

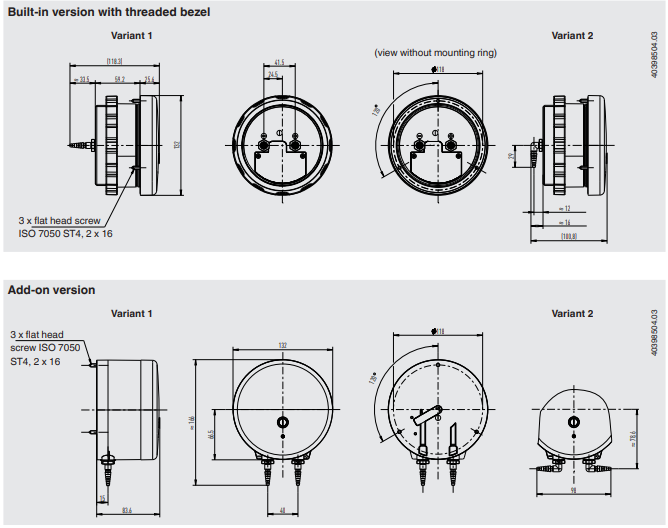

尺寸图
