WIKA差压表732.14.100 德国wika过压保护差压表732.14

WIKA差压表 732.14.100 德国wika过压保护差压表 732.14.160 wika压差表

栏目： WIKA压力表/差压表
品牌：德国WIKA

产品介绍
技术参数
尺寸规格

型号 732.14, 762.14
差压表
适用于过程工业，高过压安全保护（压力可达4、10、25或40 MPa）
应用
适用于有较高过载差压或工作压力（静压）的位置和侵蚀性环境
用于气体、液体、含固体颗粒的、粘稠的和侵蚀性介质
监测泵和控制泵
监测过滤器
密封罐内的液位测量
功能特性
差压测量范围：0 … 6 kPa
高工作压力（静压），过压安全保护高达4、10、25或40 MPa
液压缓冲保护，防止指针转动过快
与开关电接点和远传输送兼容
762.14型：蒙乃尔铜镍合金系列
产品描述
732.14差压表由高品质防腐蚀不锈钢制成，不仅采用全金属结构，并且具备紧密结合的压力测量隔膜，实现了高过压安全性。压力表具备*的不锈钢结构和稳健的设计，*适用于化学和加工工程领域。732.14压力表不仅可用于气体或液体介质，还适用于侵蚀性环境。并提供多种特殊材质的接液部件，如蒙乃尔镍基合金、哈斯特洛合金或聚四氟乙烯等。

订购须知：表盘直径压力范围安装方式螺纹规格材质要求是否充液

销售：压力表不锈钢压力表隔膜压力表耐震压力表精密压力表绝压表膜片压力表差压表

技术参数
制造机构：DIN 16003
针对大工作压力(静压) 可选择 PN 40 100 250 或 400很高的单面或双面的过压承载能力。防止过大的压力变化冲击进行充液减振。
表盘大小：100mm 160mm
精度等级
型号 732.14： 1.6级
型号 762.14:：2.5级
过载保护安全和*大工作压力（静压）：单侧*高41025或者40MPa
测量法兰（与测量介质接触）
型号：732.14：不锈钢316L
型号：762.14：蒙乃尔2.4360
法兰螺纹连接
PN40/100 不锈钢
PN250/400钢，防腐保护
特殊优化选项
充液(型号733.14 / 763.14)
测量腔卸压(与测量介质接触)
压力范围之≥ 0.025 MPa或≥ 0.04 MPa
测量腔充特殊液体，例如:氧用表
与测量介质接触的部件材质:特殊材料
轴向压力接口或12点位置接口
面板法兰安装
墙壁或管道安装，涂漆钢或不锈钢
差压表带电接点，见型号DPGS43HP.100/160，
差压表带电输出信号，见型号DPGT43HP.100/160，
常用型号
732.14.100 100 kPa 2 x M20x15 male lower mount
732.14.100 16 kPa 2 x M20x15 male lower mount
732.14.100 4 bar 2 x G 1/2 female lower mount
732.14.160 0.2 MPa 2 x 1/2 NPT male lower mount
732.14.160 16 kPa 0~10m3/h square root 2 x 1/2 NPT male lo
732.14.160 2.5 MPa 2 x G 1/2 female lower mount
732.14.160 25 kPa 0~80t/h square root 2 x 1/2 NPT male low
733.14.100 1.6 bar 2 x G 1/2 B lower mount
733.14.100 2.5 bar 2 x 1/2 NPT female lower mount
733.14.100 200 kPa 2 x 1/2 NPT male lower mount
733.14.100 250 kPa 2 x 1/2 NPT female lower mount
733.14.100 4 bar 5-way valve manifold 1/2 NPT male lower mo
733.14.100 40 kPa 2 x 1/2 NPT male lower mount
733.14.160 03 bar 2 x G 1/2 B unten
733.14.160 0.2 MPa 2 x 1/2 NPT male lower mount
733.14.160 250 kPa 2 x 1/4 NPT female stainless steel lower
733.14.160 40 kPa 2 x 1/2 NPT female lower mount

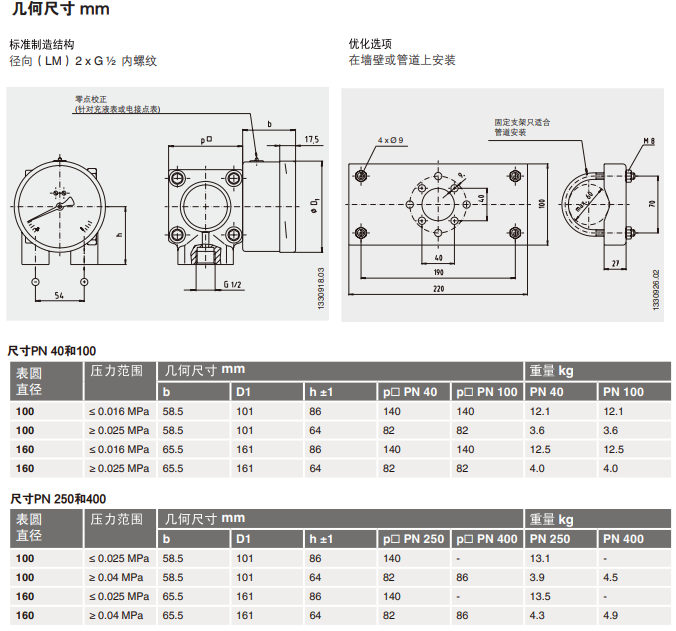

尺寸图
