应用
采集并显示过程值
传送过程值至控制室，传送信号为4 ... 20 mA
本地模拟显示，易于读取且无需电源
安全应用
功能特性
“即插即用”，无需配置
测量范围：0 ... 0.1 MPa至0 ... 60 MPa
易于读取的模拟显示，标准尺寸为63mm
符合标准EN 837-1安全等级S3的压力表
产品描述
   PGT23.063型带电信号输出压力表，可用于在受限制空间内的测量点进行测量。在本地显示过程压力的同时，也可将信号传递至中央控制器或远程控制室。
压力表结合了机械测量系统和电子信号处理，即使在断电的情况下，操作人员也可以安全读取测量值。
PGT23.063型压力表符合所有相关标准和规范的安全要求，完全可用于现场测量高压容器的工作压力，并可通过机械方式直接显示测量值，无需额外进行测量。
PGT23.063型压力表基于23x.30型安全模型而制造，是一款高质量的不锈钢压力表，标准尺寸为63。此外，该型号压力表的设计符合EN837-1标准。压力表具备耐用的全焊接波登管测量系统，指针的旋转角度和压力大小成正比。
压力表还配有在高安全要求的汽车应用中久经考验的电子角度编码器，可以确定指针轴位置。该电子角度编码器是一种非接触式传感器，不会产生磨损和摩擦。鉴于此，压力表可产生和压力大小成正比的4... 20 mA电信号输出。

PGT23.063
带电信号输出的波登管压力表
适合过程工业，安全性，NS 63
技术参数
设计：EN 837-1
表盘大小： 63
精度等级：≤ 1.6 %
压力范围：  0 ... 1 bar to 0 ... 1,000 bar; -1 … 0 bar; -1 … +25 bar
压力接口： 316L不锈钢
其它工艺连接
反向电输出信号

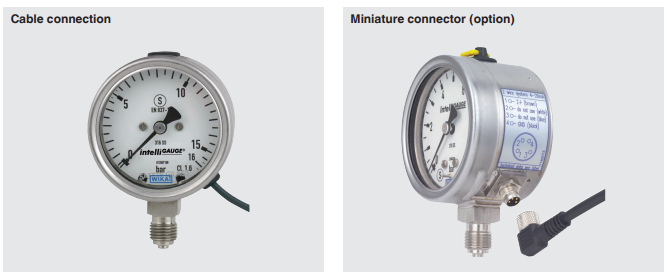

通过微型连接器M8 x 1进行电气连接，4针（电缆插头，电缆长度为5米）
其他电缆长度
面板安装法兰，不锈钢或抛光不锈钢
背面表面安装凸耳，不锈钢

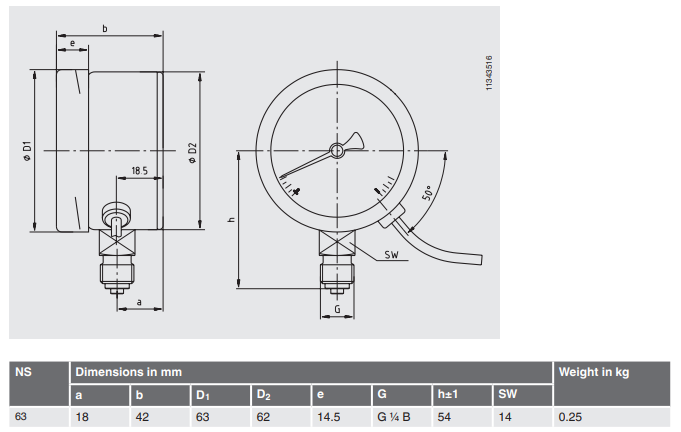

尺寸图
