产品描述
   632.50型膜盒压力表由全不锈钢制造，它们基于成熟的膜盒测量系统，增压时，膜盒元件根据进入压力的变化，进行同比例变形产生位移，位移变化传输至机芯测量机构，并表盘上通过指针显示。如需安装于控制面板，该膜盒压力表可根据过程连接件的类型，选用表面安装法兰、三角凸边或安装支架进行固定。633.50型壳体充液适用于高动态压力脉冲或振动的测量。
功能特性
从正面校正零点
全不锈钢结构
可根据客户要求提供特殊的压力接口位置
测量范围：0 ... 0.25 kPa
产品应用
针对有动态压力脉冲或振动载荷情况壳体充液（型号633.50）
适用于干燥的腐蚀性气体介质以及腐蚀性环境中
针对过程控制工业，化工，石油化工，生物制药，发电及机械制造

膜盒压力表，不锈钢
适用于过程工业
型号632.50, 633.50, NS 63, 100, 160
常用型号
633.50.100 0 kPa...10 kPa 1/2 NPT lower mount
633.50.100 0 kPa...25 kPa 1/2 NPT lower mount
633.50.100 0 kPa...25 kPa M20 x 1.5 lower mount
633.50.100 0 kPa...40 kPa 1/2 NPT lower mount
633.50.100 -10 kPa...0 kPa G1/2B lower back mount
633.50.100 -600 mbar...0 mbar G1/2B lower back mount
633.50.160 0 kPa...25 kPa 1/2 NPT lower mount
633.50.160 0 mbar...200 mbar G1/2B lower mount
633.50.160 0 mbar...500 mbar 1/2 NPT lower mount
技术参数
设计：EN 837-3
表盘大小：63, 100, 160
精度等级：1.6
压力范围
NS 63: 0 ... 4 kPa 至 0 ... 60 kPa
NS 100: 0 ... 1.6 kPa 至 0 ... 60 kPa
NS 160: 0 ... 0.25 kPa 至 0 ... 60 kPa或所有其他负压或正负压范围
防护等级符合IEC/EN 60529标准
表壳充液
IP54 632.50型（不带充液）
IP65 633.50型（带充液）
特殊选项
型号632.50的准确度等级1.0，量程≥4 kPa（不带充液）
型号633.50的准确度等级1.0，量程≥10 kPa（带充液）
表面安装法兰
NS 100 和160：面板安装法兰
NS 100 和160：三角凸边带支架安装
型号 632.50.100 带开关接点，从量程 ≥ 10 kPa 起（型号831)

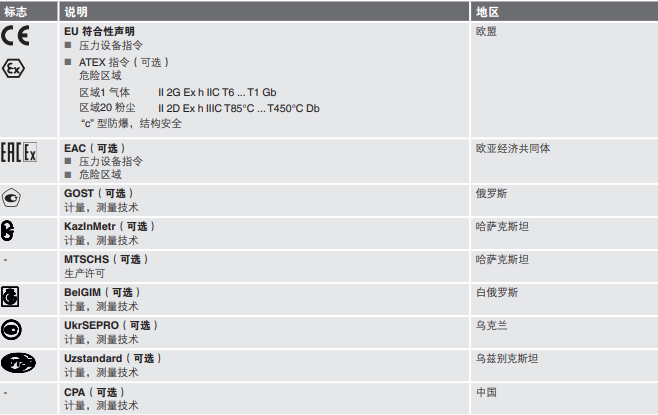

产品认证

尺寸图
