产品描述
  131.11波登管压力表采用不锈钢表壳和接液部件制成。该仪表符合国际工业标准EN 837-1。由于差异化大，该仪表适用于工业中的各种应用。该仪表经常被用作气瓶上的故障报警指示器。
由于采用了*的不锈钢材料和坚固的设计，该仪表适用于液体和气体介质，也适用于腐蚀性环境。为了安装在控制面板伤，压力表可以安装一个表面安装法兰或三角形表圈和安装支架。
功能特性
不锈钢外壳和接液部件
性价比高且可靠
量程范围：0 ... 0.06至0 ... 100 MPa
产品应用
用于测量腐蚀性的，不粘滞和不结晶的气体和液态介质的压
力，也适用于腐蚀性环境
机械工程和设备建造
气瓶故障报警指示
干洁气源（CDA）应用

131.11.050  不锈钢压力表  径向安装  小表盘压力表
技术参数
Model: 131.11
Case: stainless steel
Movement: stainless steel
Measuring system: stainless steel
Nominal size: 050 mm
Measuring range: gauge pressure range
Scale range: 0...0.25 MPa
Process connection: G 1/4 B
Connector location: lower mount
Window: polycarbonate
Accuracy class: class 2.5
Case type: standard
Case surface: bare
Ingress protection: IP 54
Permissible ambient temperature: -40 … +60 °C
设计：符合EN 837-1标准
标称尺寸（mm）：40 50 63
准确度等级：2.5
量程范围
NS 4050: 0 … 0.1至0 … 60MPa
NS 63： 0 … 0.1至0 … 100MPa或所有其他同等负压量程或正压和负压联程
特殊选项
■ 其他过程连接
密封圈（型号910.17，参见数据资料AC09.08）
装配隔膜密封
卡扣环，不锈钢或不锈钢抛光
表玻璃为仪表玻璃或夹层安全玻璃（两者都只与卡口环结合使用）
面板安装法兰，抛光不锈钢（仅适用于轴向连接）
表面安装法兰，不锈钢（NS 63）
三角凸边，抛光不锈钢，带安装支架（仅适用于轴向连接）
常用型号
131.11.040 150 psi 2nd scale MPa G 1/4 B center back moun
131.11.040 160 psi 2nd scale MPa M14 x 15 lower mount
131.11.040 4 bar R 1/8 -2999 center back mount
131.11.050 -0.1 MPa 1/4 NPT center back mount
131.11.050 1.6 MPa 1/4 NPT center back mount
131.11.050 10 bar 1/4 NPT lower mount
131.11.050 15 psi 2nd scale bar 1/4 NPT lower mount
131.11.050 150 psi 1/4 NPT center back mount
131.11.063 10 bar 1/4 NPT lower mount
131.11.063 10000 psi 2nd scale MPa G 1/4 B lower mount
131.11.063 150 psi 2nd scale MPa G 1/4 B lower mount

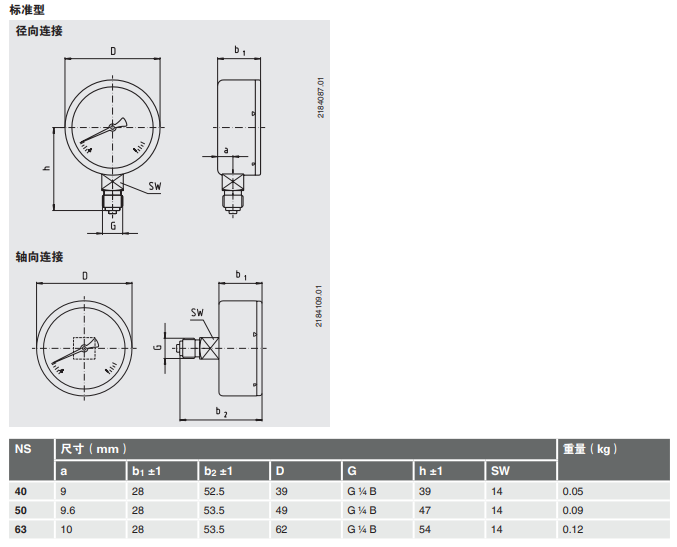

尺寸图
