产品描述
   213.53型充液波登管压力外壳采用不锈钢制成，接液部分由铜合金制成。213.53充液压力表符合国际行业标准EN 837-1对波登管压力表的要求。由于表内有液体填充，压力元件和运动被有效地缓冲。因此，这些仪表特别适用于高动态负载点的测量，如频繁的压力波动或振动。213.53充液压力表表壳标准尺寸有50、63和100毫米，并符合IP65防护等级。该压力表的准确度可达到1.0级，可广泛应用于工业中。
安装在控制面板时，轴向安装连接的压力表可以配备一个安装法兰或三角凸边及安装支架。
功能特性
抗振动、抗冲击
外壳坚固
造船工业的型式认证
量程范围：0 ... 100 MPa
产品应用
适用于对耐震要求较高的工艺流程中
用于测量不粘滞、不结晶、不腐蚀铜合金的气体和液体介质
液压行业
压缩机、船舶行业

213.53.063   黄铜压力接口   耐震充液压力表
技术参数
设计：EN 837-1
标准尺寸（mm）：50 63 100
准确度等级
NS 50 63: 1.6
NS 100: 1.0
量程
NS 50: 0 ... 1 至 0 ... 100MPa
NS 63 100: 0 ... 0.6 至 0 ... 100MPa
压力限值
NS 50 63: 静压：3/4 x 满量程
动压：2/3 x 满量程
瞬压：满量程
NS 100: 静压：满量程
动压：0.9 x 满量程
瞬压：1.3 x 满量程
过程连接：铜合金
径向连接或轴向连接
NS 50 63: G ¼ B (外螺纹) SW 14
NS 100: G ½ B (外螺纹) SW 22
压力元件
NS 50:
铜合金，C型或螺旋形
NS 63:
≤40MPa：铜合金，C型或螺旋形
>40MPa：316L不锈钢，螺旋形
NS 100:
<10MPa：铜合金，C型
≥10MPa：316L不锈钢，螺旋形
特殊选项
■ 其他过程连接
■ 密封圈(910.17型，详情参见 AC 09.08）
■ 不锈钢测量系统和机芯(233.53型)
■ NS 100: 零点调节 (正面)
■ 介质温度过高时采用特殊焊料
- NS 50 63: 100 °C
- NS 100: 150 °C
■ 扩充环境温度范围-40 ... +60℃，充液，硅油
■ 前带边，不锈钢，轴向连接
■ 后带边，不锈钢，（仅NS 63，100）
■ 安装支架，针对轴向安装
常用型号
213.53.063 600 psi 2nd scale bar M14*1.5 back mount
213.53.063 7 MPa R 1/4-ISO7 (DIN2999) lower mount
213.53.063 70 bar G1/4B lower mount
213.53.063 800 psi 2nd scale MPa 1/4 NPT back mount
213.53.063 800 psi 2nd scale MPa 1/4 NPT lower mount
213.53.063 special range 0...300 bar M14*1.5 lower mount
213.53.063 special range -1...16bar/R404A
213.53.063 special range range: 0-1.65MPa G1/4B back moun
213.53.100 0...10 kgf/cm2 1/2 NPT lower mount
213.53.100 0.06 MPa M20 x 1.5 lower back mount
213.53.100 -0.1 MPa M14X1.5 lower mount
213.53.100 -0.1/+0.5 MPa G1/2B lower mount
213.53.100 -0.1/+1 MPa 1/4 NPT lower mount

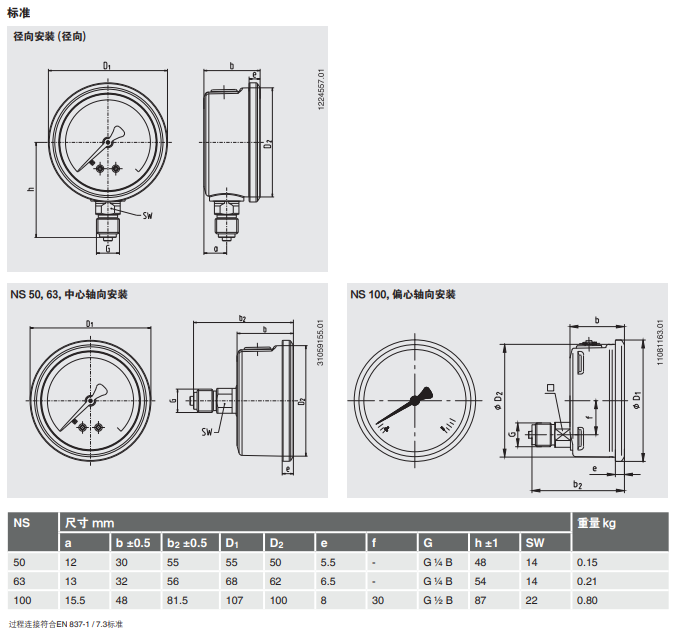

尺寸图
