产品描述
111.10型压力表基于久经考验的波登管测量系统。 加压时，波登管的偏转与入射压力成正比，并通过链路传递给传动机芯。安装在控制面板时，压力表可以配备一个表面安装法兰或三角形挡及安装支架。（取决于过程连接）
功能特性
可靠且性价比高
设计符合EN 837-1标准
标准尺寸：40、50、63、100和160mm
量程：高达0 ... 40 MPa
产品应用
适用于非高粘度或不易结晶，不会侵蚀铜合金部件的气体和
液体介质
气动装置
采暖和空调技术
医学工程

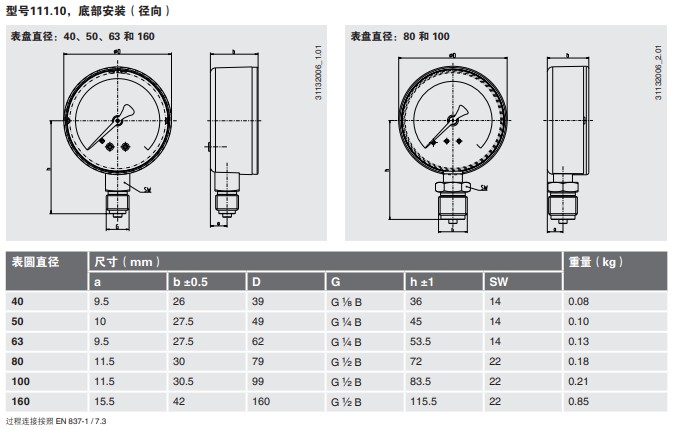

111.10径向安装压力表
技术参数
设计：符合EN 837-1标准
标准尺寸 (mm)|：40、50、63、100和160
准确度等级：2.5
量程 ：0 ... 0.06至 0 ... 40 MPa（NS 160：*大4 MPa）或所有其他同等负压量程或正压和负压联程
表盘
表圆直径405063:白色塑料的，带有指针止位销
表圆直径80100160:白色铝的，带有指针止位销
表盘刻度，字都是黑色，当压力范围0...0.06至0...6MPa
时带有红色标记指针
外壳
塑料，黑色的
型号111.12，表圆直径160：钢，黑色
型号111.10，表圆直径：钢，黑色
表玻璃
透明塑料的，卡装在外壳里，
表圆直径160:平面仪表玻璃
特殊选项
其他压力接口
密封件（910.17型，请见数据资料AC 09.08）
精度等级1.6
表外壳钢，黑色的，当表圆直径4050和63时带有卸压孔
常用型号
111.10.040 -1/+0.6 bar 2nd scale MPa G1/8B 111.10.080 1.6 bar M20 x 1.5
111.10.040 10 bar 1/8 NPT 111.10.080 10 bar 2nd scale psi G1/2B
111.10.040 4000 psi 1/4 NPT 111.10.100 1 MPa G1/2B
111.10.040 60 bar 1/4 NPT 111.10.100 -1/+1.5 bar G1/2B
111.10.040 60 psi 1/4 NPT 111.10.100 10 bar G1/2B
111.10.050 2.5 bar G1/4B 111.10.100 2.5 MPa M20X1.5
111.10.050 25 bar 1/4 NPT 111.10.100 25 bar M20 x 1.5
111.10.050 600 psi 2nd scale kPa G1/8B 111.10.100 300 psi 2nd scale bar 1/4 NPT
111.10.063 200 psi 2nd scale bar 1/4 NPT 111.10.100 special range 0-300bar/Mpa G1/2B
111.10.063 6 bar 2nd scale psi G1/4B 111.10.160 1 bar M20 x 1.5
111.10.063 6 bar G1/8B 111.10.160 40 bar R 1/2-ISO7 (DIN2999)
111.10.080 1.6 bar G1/2B
111.10.100 600 kPa 1/2 NPT
111.10.100 special range 0-300bar/Mpa G1/2B
111.10.160 1 bar M20 x 1.5
111.10.160 40 bar R 1/2-ISO7 (DIN2999)
