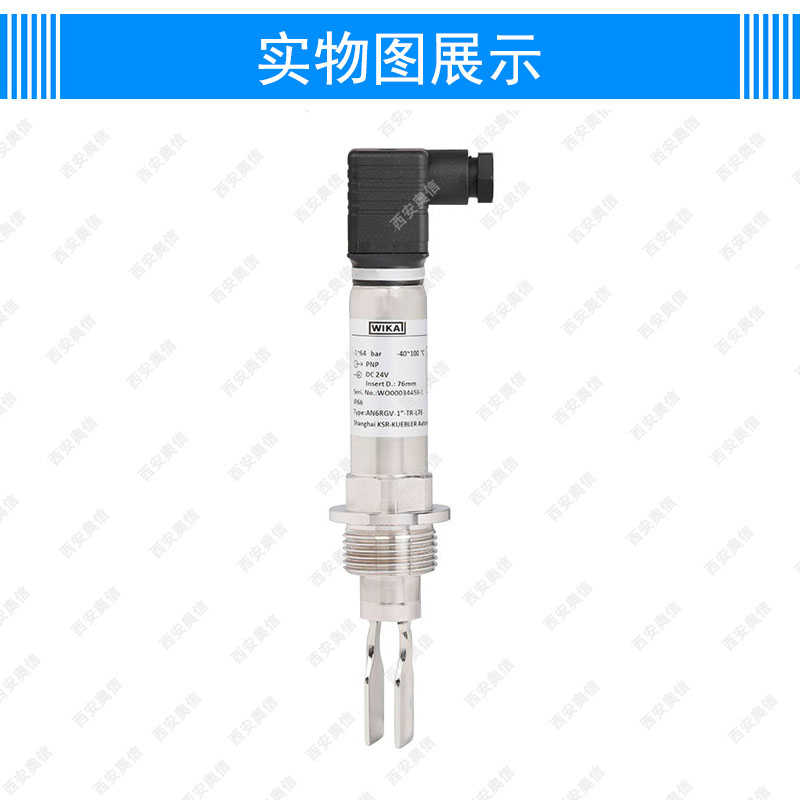

德国WIKA液位控制器TLS-C音叉液位开关紧凑型

德国WIKA液位控制器TLS-C音叉液位开关紧凑型应用适用于所有液体介质的通用型液位开关尤其适合用作泵、罐体和管道中的溢出保护和干运行保护适用于石油、化工、水/污水处理、食

栏目： WIKA液位系列
品牌：

产品介绍
技术参数
尺寸规格

德国WIKA液位控制器TLS-C音叉液位开关紧凑型
应用
适用于所有液体介质的通用型液位开关
尤其适合用作泵、罐体和管道中的溢出保护和干运行保护
适用于石油、化工、水/污水处理、食品、饮料和制药行业
功能特性
结构紧凑
维修成本低
测量稳定，不受介质中流动、气泡、振动、沉积物或固体的影响
描述
音叉液位开关的核心部件是位于音叉内的振动驱动装置。当音叉被介质浸没时，音叉的谐振频率降低。电路检测到频率变化并将其转换为开关信号。无论安装位置如何，都能*准确地检测到液位变化。
相应的开关动作点可通过管道延伸进行更改。根据不同的应用，可通过十个灵敏度等级单独调整开关动作点的准确度。TLS-S型还可以设置1 ... 20秒的开关延迟时间。对于危险区域中的应用，还可提供防爆型产品。
各种不同型号的音叉液位开关可适用于-100 ... +200°C [-148 … +392°F]的工作温度和-0.1 ... +10 MPa [-14 … +1,450 psi]的工作压力。音叉液位开关适用的介质密度范围为500 ... 2,500 g/cm3 [289 ... 1,445 oz/in3]。介质的粘度应介于0.1至10,000 cP [0.24至21,190 lb/ft·h]之间。

德国WIKA液位控制器TLS-C音叉液位开关紧凑型

描述
音叉液位开关的核心部件是位于音叉内的振动驱动装置。当音叉被介质浸没时，音叉的谐振频率降低。电路检测到频率变化并将其转换为开关信号。无论安装位置如何，都能*准确地检测到液位变化。
相应的开关动作点可通过管道延伸进行更改。根据不同的应用，可通过十个灵敏度等级单独调整开关动作点的准确度。TLS-S型还可以设置1 ... 20秒的开关延迟时间。对于危险区域中的应用，还可提供防爆型产品。
各种不同型号的音叉液位开关可适用于-100 ... +200°C [-148 … +392°F]的工作温度和-0.1 ... +10 MPa [-14 … +1,450 psi]的工作压力。音叉液位开关适用的介质密度范围为500 ... 2,500 g/cm3 [289 ... 1,445 oz/in3]。介质的粘度应介于0.1至10,000 cP [0.24至21,190 lb/ft·h]之间。
型号举例说明
TLS-AN6RNPTV-1/2“-J-L64

音叉式液位开关TLS-CC

温度：-40°C。。。100°C

材料：不锈钢316L（DIN 1.4404）

电源：DC 10。。。30v

输出：继电器SPST

电气连接：耦合器插头4polig DIN 43650（DIN EN 175301-803），带集成指示灯（LED）

防护等级：IP65

工艺连接：向下安装螺纹1/2“NPT

开关位置1:51毫米

插入长度（L）：64
