描述
WIKA的BNA系列磁翻柱式液位计由旁路腔体、浮子和磁性显示体组成。旁路腔体通过至少两个过程接口(法兰、螺纹或者焊接端)连接在罐体上，等高引入罐体内的液位。浮子位于腔体内部，漂浮在液面上，浮子内置永磁体，磁场可以穿过旁路腔体管壁触发安装在旁路腔体外侧的磁性显示体翻转，实现非接触的液位高度指示。
磁性显示体是由双色的塑料翻柱或者不锈钢翻板组成，10mm一颗紧密排列，其内置小磁柱被浮子内的磁钢触发后，依次翻转180°，液位上升时由白转红，液位下降时由红转白。从而使得磁翻柱式液位计实现在无需供源的情况下清晰指示罐体内液位。

特性
■可针对过程和系 统需求提供定制设计
工况条件:
-操作温度:T=-200... +538*C
-操作压力:P=真空至40.0 MPa
-介质密度: ρ≥200 kg/m3
■不同的过程连接和材质可选
■可选配液 位变送器和磁性开关防
■爆设计

BNA-BTN-X顶置钢索型磁致伸缩液位计 wika磁翻板物位计
磁翻柱式液位计顶置钢索型BNA-BTN-X技术参数：
旁路管：060 3x2 mm,*大2.5 MPa
旁路管顶部：法兰
旁路管底部：法兰
顶部过程连接 法兰: HG/T 20592，DN100 - DN250，PN6 - PN25
                   HG/T 20615, 3"- 10"，class150 - class300
                   EN 1092-1, DN100 - DN250, PN6 - PN25
                   ANSIB16.5，3"- 10*，class150 - class300
支撑固定 法兰: HG/T 20592, DN15 - DN100, PN6 - PN25
               HG/T 20615，1/2” -4"，class150 - class300
               EN 1092-1, DN15- DN100，PN6 - PN25
              ANSI B16.5，1/2"-4"， class150- class300

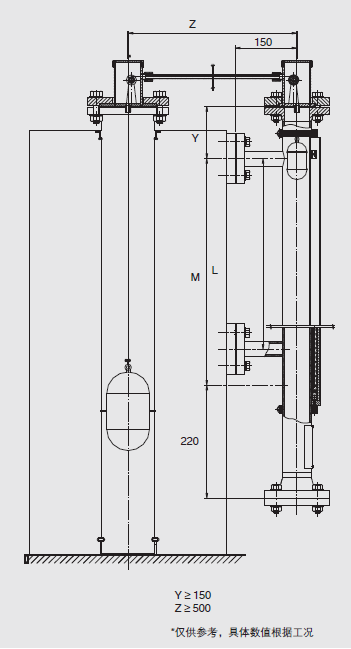

安装距离L：根据用户
跨距Z：根据用户
顶部距离Y：根据用户
测量范围M：150mm ~ 20000mm
主体材质：不锈钢304,316 L
额定压力：*大2.5 MPa
介质温度：-160 ~ +380°C
浮子 耐压型: z.. S100
磁性显示体 标准型: BMD-S, -50... +200%
液位传感器 干簧液位传感/变送器
           磁致伸缩液位变送器
磁性开关：BGU磁性开关
认证选项
注意：如有特殊要求请在订货时提出。

实物图
