RLT-3000干簧电阻链式液位传感器德国威卡带温度信号输出
应用

描述

RLT-3000液位传感器带温度信号输出可以同时测量液位和液体温度，其采用不锈钢材质，适用多种介质，如油、水、柴油、制冷剂。

测量原理

浮球内磁钢的磁力线穿过导管，感应导管内干簧和电阻链，通过内部变送器将其转换为4..20mA模拟信号，输出信号与液位成正比例关系。

温度测量：导管底部安装温变电阻。

RLT-3000干簧电阻链式液位传感器德国威卡带温度信号输出
功能特性
适用介质： 油、水、柴油、制冷剂和其他液体
液位：电流输出4 ... 20 mA
温度：Pt100、Pt1000，精度等级：B

德国威卡RLT-3000耐腐蚀干簧电阻链式液位传感器wika授权代
测量原理         带可选模拟放大器的簧链技术
测量范围M      测量范围由选定的导管长度L和*标号的位置确定。
沟槽管长L      150--1 500毫米[6.59 in]，应要求提供更长的长度
输出信号        可变电阻的总阻力接近1.10 KQ，视测量范围而定
                       电流输出，4.20 mA，2线
                       电源：dc 12.32 V

准确性、分辨率            24毫米[0.9in]1)

                                     12毫米[0.5英寸]2)

                                     10毫米[0.4 in]3)

                                     6毫米[0.2英寸]2)

                                     3毫米[0.1英寸]2)

安装位置                      垂直+30*

更多特性
简单可靠的测量原理，应用范围广泛
可用于苛刻工况，可靠性好，使用寿命长
用于连续液位测量，不受介质物理及化学变化的影响， 例如：发泡、电导率、介电、压力、真空、温度、蒸汽、 冷凝、气泡、沸腾效应、密度变化
长距离信号传输
安装调试简单，一次校准后无需调整
可等比例显示高度或容积

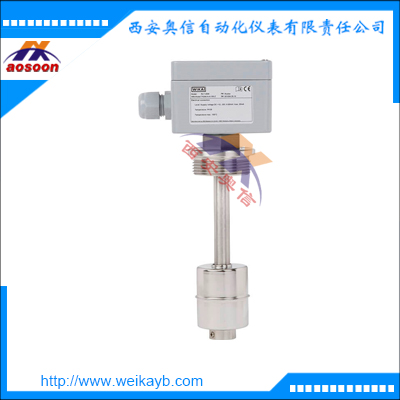

实物图
