德国威卡磁致伸缩液位计 柯普乐磁翻柱式液位计汽化型BNA-L描述:
WIKA的BNA系列磁翻柱式液位计由旁路腔体、浮子和磁性显示体组成。旁路腔体通过至少两个过程接口(法兰、螺纹或者焊接端)连接在罐体上,等高引入罐体内的液位。浮子位于腔体内部,漂浮在液面上,浮子内置永磁体,磁场可以穿过旁路腔体管壁触发安装在旁路腔体外侧的磁性显示体翻转,实现非接触的液位高度指示。
磁性显示体是由双色的塑料翻柱或者不锈钢翻板组成,10mm一颗紧密排列,其内置小磁柱被浮子内的磁钢触发后,依次翻转180°,液位上升时由白转红,液位下降时由红转白。从而使得磁翻柱式液位计实现在无需供源的情况下清晰指示罐体内液位。
德国威卡磁致伸缩液位计 柯普乐磁翻柱式液位计汽化型BNA-L特性:
■可针对过程和系 统需求提供定制设计
工况条件:
-操作温度:T=-200... +538*C
-操作压力:P=真空至40.0 MPa
-介质密度: ρ≥200 kg/m3
■不同的过程连接和材质可选
■可选配液 位变送器和磁性开关防
■爆设计
德国威卡磁致伸缩液位计 柯普乐磁翻柱式液位计汽化型BNA-L
德国wika柯普乐磁致伸缩、磁翻板液位计常规型号:
BNA-C BNA-S BNA-H BNA-H BNA-P BNA-SD BNA-HD
UTN-C0O UTN-S0O BNA-L
UTN-CA1, UTN-CA2, UTN-CBD, UTN-CGE, UTN-CBC
UTN-SA1, UTN-SA2, UTN-SBD, UTN-SGE, UTN-SBC
UTN-C0OC UTN-C0OC UTN-S0OC UTN-S0OC
UTN-CA1C, UTN-CA2C, UTN-CBDC, UTN-CGEC, UTN-CBC
UTN-SA1C, UTN-SA2C, UTN-SBDC, UTN-SGEC, UTN-SBC
德国威卡磁致伸缩液位计 柯普乐磁翻柱式液位计汽化型BNA-L参数:
旁路管 φ88.9x2 mm,*大2 5MPa
φ88.9x2.9mm,*大4.0MPa
φ88.9x3mm,*大4.0MPa
旁路管顶部 法兰带BSP 1/2"通气塞
更多可选项:见22页
■通气阙
■通气法兰
旁路管底部 螺套带BSP 1/2"排污塞
更多可选项:见22页
排污阀
■排污法兰
过程连接 侧侧连接,数量2
更多可选项:见23页
法兰: HG/T 20592 DN10- DN100, PN6 - PN63
HG/T 206151/2"- 4", dlass150 - class600
EN 1092-1, DN10- DN100,PN6 - PN63
ANSIB16.5,1/2"-4", class150- class600
焊接端: 1/2"-1”
外螺纹: GNPT 1/2"- 1”.
内螺纹: GINPT 12"-1"
更多可选项:见23页

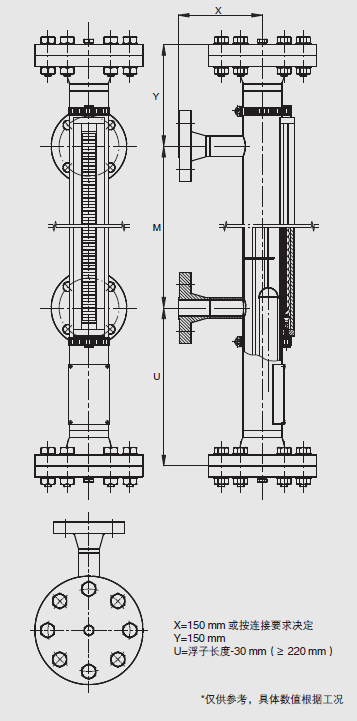

中心距M 150mm ~ 600mm
主体材质 不锈钢304,316L, 316T1
额定压力 *大4.0MPa
介质温度 -45C- +300C .
浮子 基本型: .....
耐压型: Z..J.....见BFT样本
磁性显示体 标准型: BMD-S, -50..+200C
高温型: BMD-F, 200..450,5见BMD样本
液位传感器 干簧液位传感/变送器,见BL R样本
磁致伸缩液位变送器,见BLM样本
磁性开关:BGU磁性开关,见BGU样本
认证选项
注意:如有特殊要求请在订货时提出。
实物图
