德国威卡磁翻柱式液位计高压双腔体型BNA-HD 威卡柯普乐磁翻板液位计
设计和工作原理
■■在连通旁通室安装在侧 一个容器的与介质的向水平浮子移动 进行测定。
■■的径向对称磁场的磁场 系统定位在浮子激活磁 显示器附连到旁路腔室的作为外部 以及作为开关和测量元件。

磁系统
磁系统从一个磁极圆盘组装并 各种磁铁。这些可以单独适应于 不同的腔尺寸和温度高达 450℃。

德国威卡磁翻柱式液位计高压双腔体型BNA-HD 威卡柯普乐磁翻板液位计应用：
■■翻柱显示，无需外加电源
■■同比显示液位
■■定制化设计及耐腐性材质可选，可应用于广泛的工业领域
■■化工，石油化工，石油和天然气开采业（陆上和海上），船舶制造，机械制造，发电设备，电站
■■流程工业及饮用水行业的水处理、食品工业、制药等

磁翻柱式液位计高压双腔体型BNA-HD参数：
旁路管 φ65x3.5 mm,*大10.0MPa
       φ69x6 mm,*大10.0MPa
       φ60.3x3.91 mm,*大10.0MPa
       φ60.3x5.54 mm,*大16.0MPa
       φ73x7.01 mm,*大16.0MPa
旁路管顶部 平封头带BSP 1/2通气塞
           更多可选项:见22页
           ■法兰
           ■通气阀
           ■通气法兰
旁路管底部  法兰带BSP 12"排污塞
            更多可选项:见22页
            ■排污阀
            ■排污法兰
过程连接  侧侧连接，数量2
          法兰: HG/T 20592，DN10- DN100, PN63 - PN160
                HG/T 20615，1/2" - 4"，class600. -class1500
            EN 1092-1, DN10- DN100, PN63 - PN160
            ANSIB16.5，1/2*- 4"，class600 -class1500
            焊接端: 1/2"-1”
            外螺纹: GNPT 1/2”- 1"
            内螺纹: GINPT 1/2"- 1”"
顶部连接 法兰: HG/T 20592，DN10- DN100，PN63- PN160
扩展传感器     HG/T20615，1/2"- 4"，dlass600-class1500
               EN 1092-1, DN10- DN100，PN63 - PN160
               ANSIB16.5, 1/2" - 4", class600 -class1500
平封头带内螺纹: G/NPT 1/2"- 1”

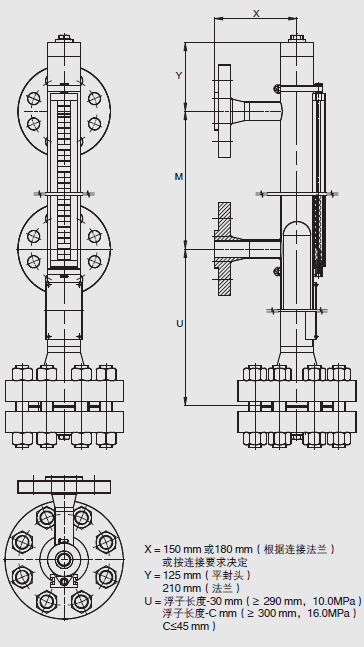

中心距M  150~ 6000mm (更大尺寸可根据要求定制)
主体材质  不锈钢304，316L, 316Ti
额定压力  *大16.0MPa
介质温度  -200C - +450C
浮子 耐压型: ZJ.J.J..J..
     组球浮子: BFT-K
     实心浮子: BFT-F, 见BFT样本
磁性显示体 标准型: BMD-S， -0...+200C
           高温型: BMD-F, 200..+450.见BMD样本
液位传感器  干實液位传感/变送器，见BLR样本
            磁致伸缩液位变送器，见BLM样本
            导波雷达物位计，见GTR样本
磁性开关：BGU磁性开关，见BGU样本
认证选项
注意：如有特殊要求请在订货时提出。

国wika柯普乐磁致伸缩、磁翻板液位计常规型号：
BNA-C   BNA-S    BNA-H  BNA-P  BNA-SD  BNA-HD
UTN-C0O   UTN-S0O
UTN-CA1, UTN-CA2, UTN-CBD, UTN-CGE, UTN-CBC
UTN-SA1, UTN-SA2, UTN-SBD, UTN-SGE, UTN-SBC
UTN-C0OC  UTN-C0OC  UTN-S0OC  UTN-S0OC
UTN-CA1C, UTN-CA2C, UTN-CBDC, UTN-CGEC, UTN-CBC
UTN-SA1C, UTN-SA2C, UTN-SBDC, UTN-SGEC, UTN-SBC

实物图
