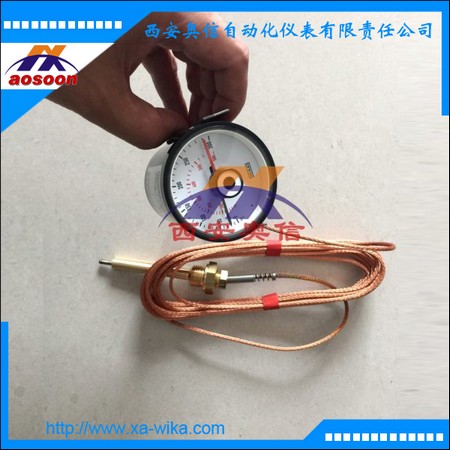

WIKA机械式温度调节器SC15带微动开关的膨胀式温度计
应用
机械工程中的温度调节
面包炉温度调节
压缩机油温调节
制冷工业中的温度调节
功能特性
在一个仪表中集成了温度调节器和显示器
开关安全性高，使用寿命长
描述
防护等级
外壳防护等级为IP 53，接线端子防护等级为IP 00

标准尺寸 (mm)
60、80和100
准确度等级
Class 2，符合EN 13190标准
量程
-100 ... 400 °C
工作温度
环境温度：-40 ... +60 °C
指针转动角度
*大270 ∢°
表盘
铝质、白色，黑色印字
测量原理
波登管系统
电接点类型
1个可调换向开关
2个可调换向开关
2个组合式可调换向开关
1个可调和1个固定换向开关
1个固定换向开关
2个固定换向开关
电接点
微动开关
额定开关电流
在*高250 V，40…60 Hz电压条件下为5A（非感性负载）
标准开关偏差
< 量程的2%
电气连接
0.8 x 6.3mm接线板或AMP插头
外壳
塑料、黑色

WIKA机械式温度调节器SC15带微动开关的膨胀式温度计
具体举例说明
张力温度计-指示温度控制器SC15
规格符合数据表：TV 28.02
型号：SC15-combistat
设计：标准塑料外壳
标称尺寸[NG，d1]：60 mm
安装选项：带夹具的面板安装，
入口保护[IP]：IP55（前）
单位：双刻度°C/°F
比例范围：-60+300°C/°F
触点类型：1个可调和1个*设置的转换开关，
触点调整：带键的调整旋钮
开关额定值：*大250VAC 50/60Hz时为5 A无感
电缆连接：插头连接
绿色开关点：-20
毛细管材料：铜双铜编织，
毛细管[FL]：6.00
连接设计：SF91，带铜管U1=85 mm，带特殊螺纹连接D=12，
探头材料：不锈钢
探头直径[d5]o[F1]：4 mm
插入长度[L1]o[U1]：100
工艺连接[d6外径]：外螺纹G1/2B
其他订单详情：带泄漏保护的设备
适用于低至-20°C的环境温度
制造商标志：*WIKA*
精度等级：符合EN 13190的2级
毛细管保护：2x SupportSpirals（传感器-外壳）
单个文本：显示范围：0。。。300°C/°F打印
表盘背景：白色
