TC10-C螺纹型热电偶温度计带护管 WIKA威卡温度计
描述
该热电偶温度计通过螺纹直接与过程连接，主要应用于容器和管道。该温度计适用于中等机械负载和正常化学条件下的液态和气态介质。
TW35护套由全焊接的不锈钢制成，并且旋入接线盒。更换探杆是不需要将护套从装置中取出。在设备运行过程中就可以对探杆进行检查、检测或者是必要的维修。选择标准长度的测量探杆交货期短，更有利于客户作零部件的购买和库存。
插深、过程连接、护套设计、连接头、传感器的类型和数量、精度、连接形式都可以根据各自应用进行选择。
TC10-C可选配各种不同类型的防爆证书。
另外，TC10-C接线盒内部可以装配上威卡（WIKA）温度变送器。
应用
机械、设备和罐体制造
能源技术、电厂
化工
食品饮料行业
卫生、供热和空调技术
功能特性
应用范围：-40°C ... 1200°C
带集成保护套管
装有弹簧的插芯（可更换）
拥有各种不同类型的防爆证书

TC10-C螺纹型热电偶温度计带护管 WIKA威卡温度计
订购信息
型号 / 防爆保护 / 更多认证和证书 / 传感器 / 准确度等级，传感器适用范围 / 连接外壳 / 电缆入口 /变送器 / 与颈管之间的连接 /
颈管 / 螺纹规格 / 颈长N (MH) / 插入长度A (l1) A (U2) / 测量探杆直径 Ø d / 测量探杆套管材料 / 证书 / 选件
证书类型
测量准确度 材料证书2)
2.2 测试报告 x x
3.1 检验证书 x x
DKD/DAkkS校准证书 x -
工作条件
可更换的测量探杆由带保护管的抗振型测量电缆（MI电缆） 制成。
标准抗振动性能：50 g（传感器头）
*大过程量
*大过程温度，过程压力 取决于：
■ 负载曲线（DIN 43772标准）
■ 保护管设计 - 尺寸 - 材料
■ 过程条件 - 流量 - 介质密度
环境和储存温度 ：-40 ... +80 °C
举例说明

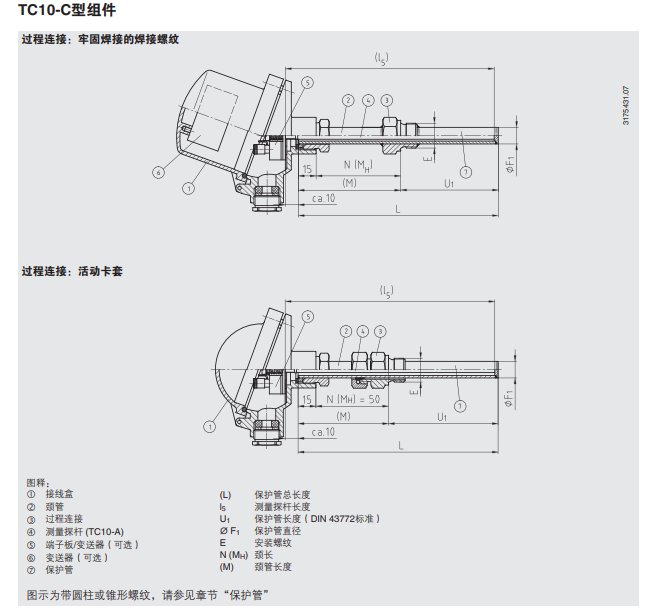

带螺纹保护管的TC10-C热电偶组件
符合数据表的规范：TE 65.03
电气批准：ATEX
点火保护类型：Ex i
1区气体[II 2G Ex ia IIC T1…T6 Gb]
双热电偶
J型
2级，IEC 60584
类精度的有效限制：-40…+750°C
热接点：不接地
头部/外壳：BSZ，铝，球形，翻盖
电缆入口：电缆密封套塑料（电缆Ø 6…12毫米）
螺纹尺寸电缆入口：M20 x 1.5
变送器：T16，数字变送器，4…20 mA，可编程
连接颈管：M24 x 15
保护管：直螺纹，形式2G DIN 43772
保护管直径：12x2.5mm
保护管材质：不锈钢1.4571
工艺连接：G 1/2 B
插入长度[U1]：160 mm
颈长[MH/N]（mm）：130 mm
热电偶套管专用件：无
插入直径：6 mm
护套材料测量插件：Inconel 600
密封：无
变送器安装位置：测量插入件
保护管总长度（备用）[L]：305 mm
测量插入件长度（备用）[l5]（mm）：315 mm
热电偶数字温度变送器T16
符合数据表的规范：TE 16.01
输出信号：4。。。20 mA，双线设计
设计：头部
防爆：ATEX/IECEx
点火保护类型：Ex ia
允许的环境温度变送器：标准-40…85°C
配置：客户规格
配置传感器：J型热电偶
输入配置：热电偶（CJC内部）
单位：°C
量程起始值-符号：负
量程起始值：10
测量范围结束值-符号：加号（包括0）
量程终值：1000
变送器错误信号：低标度35 mA
