WIKA温度计TC80标准直式热电偶 1700度超高温热电偶
应用
鼓风炉、蓄热式热风炉
退火和热处理过程
垃圾、生物垃圾和危险废弃物焚烧
工业供暖装置、发热装置、电力工程和反应器等
玻璃、瓷器、陶瓷工业、水泥和砖块生产
功能特性
应用范围：*高达+1700 °C（符合DIN EN 50446标准）
护套由耐热钢或陶瓷制成，且配有陶瓷内管
多种钢材质支承管可选
气密性过程连接
涂层（可选）
描述
TC80系列热电偶温度计专为测量高温而开发，使用的高温热电偶符合DIN EN 50446标准。
热电偶装在护套内，而其连接导线包含在陶瓷绝缘管的毛细管孔中或绝缘杆的毛细管孔中。由高温合金钢或高温陶瓷制成的护套（带或不带额外内管）可以保护热电偶免受过程介质以及机械和化学方面的损坏。
该系列温度计具备多种可选过程连接件，如止口法兰、螺纹卡箍和整体式焊接法兰等，可直接安装到测量过程。
对于特别关键的应用，我们还可提供带有惰性气体或压缩空气吹扫以及带压力密封设计的型号。当然，客户也可以使用*坚固耐用的护套组件。
此外，用户还可以选配一个内置变送器，以提高信号传输的可靠性。在变送器和控制室之间，可以使用更经济的铜电缆以代替特殊的热电偶或补偿电缆。所有威卡（WIKA）变送器中都集成有冷接点。

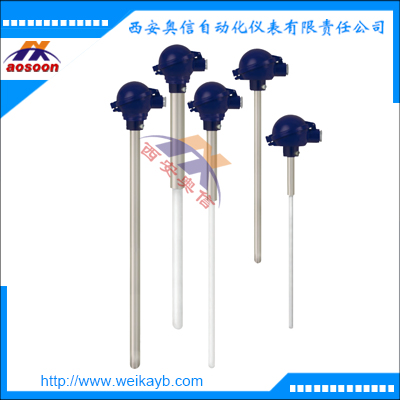

WIKA温度计TC80标准直式热电偶 高温热电偶
型号
根据接头形式和护套材料组别的不同，按照DIN EN 50446标准将热电偶设计分为AM、AMK、BM、BMK、AK、AKK和BK等不同类型
1. 位置
A = A型接头
B = B型接头
2. 位置
M = 金属防护套管
C = 陶瓷防护套管
3. 位置
C = 陶瓷内管
若无第三个字符，则表示不带内管
带金属防护套管的型号
金属防护套管的*高工作温度可达1200°C，具体视所用材料而定。
通常，廉金属热电偶被用来做这个传感器（K、J或N型）。
带陶瓷防护套管的型号
陶瓷防护套管的*高工作温度可达1600 °C，具体视所用陶瓷而定，我们也可根据客户要求提供更高工作温度的型号。
通常，贵金属热电偶被用来做这个传感器（R、S或B型）。
对于测量温度超过1200°C，则只能将贵金属热电偶用作传感器。对于贵金属热电偶来说，可能存在因污染而“中毒”的危险。温度越高，出现这种问题的风险就会越高。因此，在
测量温度超过1200°C，应尽量使用气密性陶瓷，*是高纯度C 799。
过程连接在*高0.1Mpa的压力下仍可保持气密性。对于有毒或安全性至关重要的气体以及特殊安装位置来说，建议在标准特性之外采取进一步的结构性措施，以避免在防护套管开
裂的情况下导致过程介质从接头处泄漏（压力密封介质在接头中直通）。
传感器
在计算热电偶误差时，采用0 °C冷端补偿温度作为基准。
所列出的型号均可提供单支或双支热电偶配置。除非另行说明，否则热电偶均作为绝缘式测量点交付。
这些热电偶的应用范围主要受热电偶*大容许温度和防护套管材料的*大适用温度的限制。
热电偶导线的直径越大，贵金属热电偶的长期稳定性就会越高。S、R和B型传感器可提供Ø 0.35 mm或Ø 0.5 mm两种热电偶导线直径。
