TC10-K测量探杆 适用于带防爆外壳的热电偶温度计（TC10-L）
应用
用于检修时的替换测量嵌件
功能特性
传感器测量范围：-40 ... +1,200 °C
由矿物绝缘的铠装电缆制成
适用于所有标准护套设计
弹簧式设计
防爆型
描述

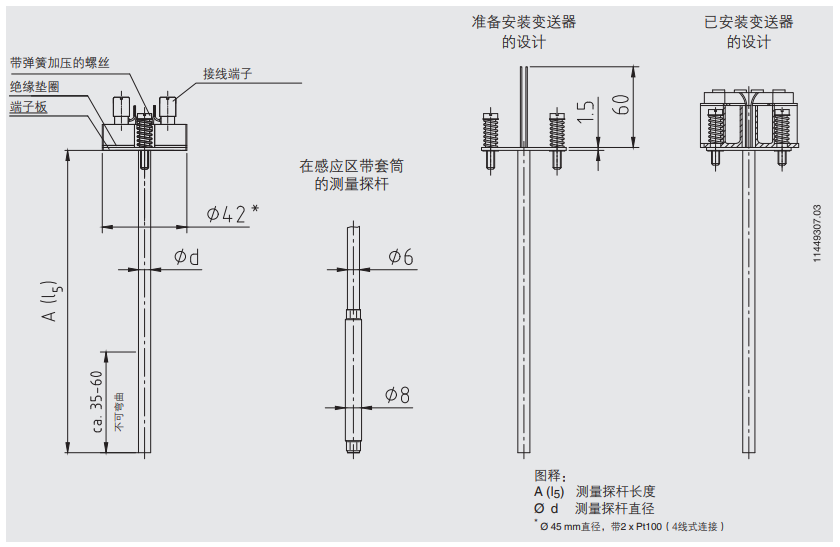

该型号用于热电偶的测量嵌件专为安装到TC10-L型温度计而设计。建议用户在平时使用嵌件时配备护套，仅在特定应用中才不带护套使用。测量嵌件由矿物绝缘的柔性铠装电缆制成。传感器位于测量嵌件的末端。该型号采用弹簧式设计，可以确保将测量嵌件牢牢压到护套底部。
可提供以下型号：
带安装套管，可用于不同内径的护套
不带接线块
带变送器
客户可根据具体应用选择传感器类型和数量、准确度和连接方式。
只有选择合适的长度和直径的嵌件，才能保证护套和测量元件之间热量的充分传递。
此外，我们还提供不带接线板的测量嵌件，可以直接安装变送器，从而进一步完善了该系列测量嵌件的应用范围。用户也可以选配威卡模拟式或数字变送器。

TC10-K测量探杆 适用于带防爆外壳的热电偶温度计（TC10-L）
传感器
热电偶（符合IEC 60584-1标准或ASTM E230标准）K J E N和T型（单或双支热电偶）
测量点
不接地（标配）
接地
传感器类型
型号 热电偶的工作温度范围
K -40 ... +1200 °C -40 ... +1000 °C 0 ... 1260 °C
J
E -40 ... +900 °C
N -40 ... +1200 °C -40 ... +1000 °C 0 ... 1260 °C
T -40 ... +350 °C
单支热电偶 双支热电偶仪表正极上的颜色编码决定了极性和端子之间的关系。
有关内置温度变送器的电气连接，请参见相应的数据资料或使用说明。
温度计的实际工作温度范围受*高允许工作温度范围、热电偶直径、MI电缆以及护套材料的*高允许工作温度范围的限制。
所列型号可作为单/双支热电偶使用。除非有明确规定，否则交付的热电偶上将带有绝缘测量点。
举例说明

TC10工业热电偶组件
热电偶组件说明（数据表：TE65.11）：测量插件TC10-K（替换插件，仅用于TC10-L）
计量单位：公制（毫米）
插件设计[DIN 43735]：弹簧加载板（可拆卸插件）
电气批准（1区[II 2G Ex ia IIC T1…T6 Gb]）：ATEX Ex i，气体
火焰路径拟合：是
接线盒/变送器：T32，数字变送器，HART®，通用可编程
元件：K型（镍铬镍）/0…+1260°C
传感器数量：单个
分类公差：符合DIN EN 60584的1级
测量点：未接地
传感器直径：6.0毫米
护套材料：铬镍铁合金600（2.4816）
A-尺寸：200毫米
护套结构：MI电缆
数字温度变送器T32
使用HART协议
符合数据表的规格：TE 32.04（头部/轨道安装T32.xS）
输出信号：4。。。20 mA，双线设计
输入：可通过软件配置
测量范围：可通过软件进行配置
型号：T32.1S，头部安装
防爆：防爆：防爆，适用于ATEX/IEC/CSA/FM/EAC/KOSHA/NEPSI/INMETRO/DNOP
HART版本：HART®5
配置：客户的规格
客户：标准客户
操作说明：WIKA标准
变送器配置：
输入：K型热电偶（镍铬镍）
传感器漂移检测：未激活
输出信号：4。。。20mA，与温度成线性关系
输出下限：至NAMUR（38 mA）
输出上限：至NAMUR（205 mA）
信号向下标度的电流值：35 mA（NAMUR向下标度）
信号放大的电流值：215 mA（NAMUR放大）
阻尼：关闭
