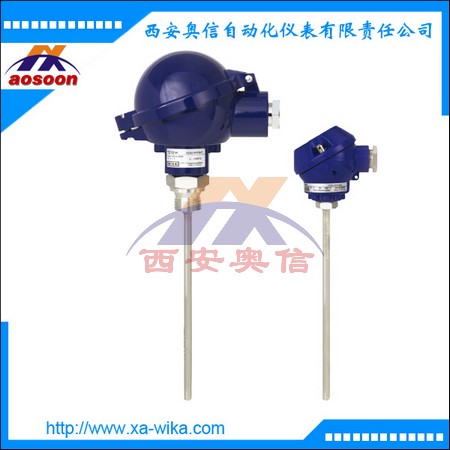

  • TC10-H热电偶温度计不带护套 WIKA光杆热电偶

TC10-H热电偶温度计不带护套 WIKA光杆热电偶
应用

用于直接过程连接
机械制造
汽车
轴承
管道和容器
功能特性
传感器范围:-40 °C ... +1200 °C
插芯,旋入可选的过程连接
连接头形式 :B 型或 JS型
可根据危险区域选择不同认证类型
描述
不带护套的热点偶温度计尤其适用于以下场合:金属探杆直接插入孔中(如机器部件),或直接插入应用过程中,但该过程没有化学腐蚀性介质或研磨性介质。
如果带有护套,必须同时配备弹簧,因为弹簧可以将探杆底端可靠地压入护套底部,否侧将会有压力持续施加在检测端。通常直接安装在过程当中,也可以使用诸如带螺纹的接头或活动螺母等紧固件。
探头可弯曲的部分是一种矿物绝缘电缆(护套电缆)。该电缆包含一种不锈钢外壳,其内部导体嵌入在绝缘的高密度陶瓷化合物中。因此,适合在高温下使用。
我们可以选配威卡(WIKA)模拟或数字变送器至TC10-H连接盒。

TC10-H热电偶温度计不带护套 WIKA光杆热电偶

举例说明
TC10工业热电偶组件
热电偶组件说明(数据表:TE65.08):不带保护管TC10-H的热电偶组件
计量单位:公制(毫米)
插件设计:固定在配件上(不可拆卸)
电气批准(1区[II 2G Ex ia IIC T1…T6 Gb]):ATEX Ex i,气体
连接头:BSZ(铝)
电缆入口:M20 x 1.5
头部仪表连接:M24 x 1.5
接线板/变送器:T16,数字变送器,4…20 mA,通用可编程
颈部延伸:固定单螺纹六角衬套
颈部材料:不锈钢316钛(1.4571)

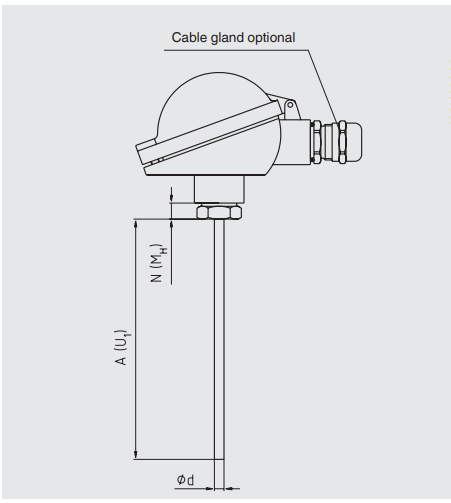

N-尺寸(颈部长度[MH]):10 mm
元件:N型(NiCrSi-NiSi)/0…+1260°C
传感器数量:单个
分类公差:符合DIN EN 60584的1级
测量点:未接地
传感器直径:6.0毫米
护套材料:铬镍铁合金600(2.4816)
A-尺寸:200毫米
护套结构:MI电缆
热电偶数字温度变送器T16
符合数据表的规范:TE 16.01
输出信号:4。。。20 mA,双线设计
设计:头部
防爆:ATEX/IECEx
点火保护类型:Ex ia
允许的环境温度变送器:标准-40…85°C
配置:客户的规格
配置传感器:热电偶类型N
输入配置:热电偶(CJC内部)
单位:摄氏度
测量范围起始值-符号:加号(包括0)
测量范围起始值:0
测量范围结束值-符号:加号(包括0)
测量范围结束值:1200
变送器信号:向下标度3.5 mA
