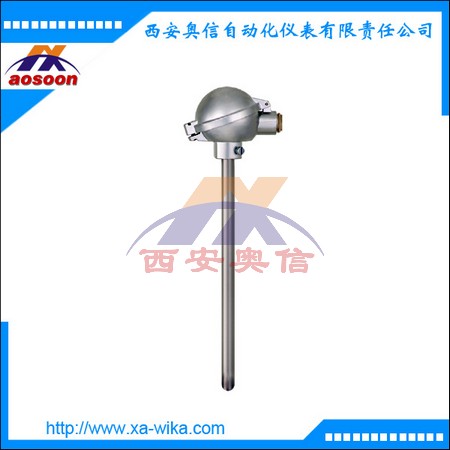

  • TR81废气温度计 WIKA热电阻温度计 带护套TW81

TR81废气温度计 WIKA热电阻温度计 带护套TW81
应用
鼓风炉和热风机
炽热和热处理过程
废料和特殊废品的焚烧
大型供暖装置和发热设备
功能特性
应用范围:高达+600 °C
护套有耐热钢制成
测量嵌件可替换
不漏气的过程连接(可选)
描述

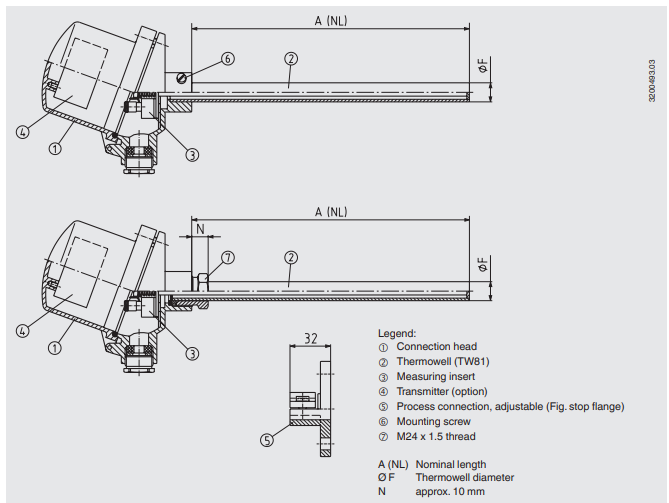

该系列直线型设计的热电阻温度计由一个B形接头、一个符合DIN 43735标准的嵌件和一个TW81型护套组成。我们也可根据客户要求提供A形或C形的DIN护套以及定制护套,还能提供带有止口法兰或管接头的过程连接,其中带管接头类型可实现不漏气的过程连接。
这些温度探头适用于低压范围(0.1 MPa以下)内的气体介质。我们提供带或不带彩釉的各种护套材料,可满足不同应用中的热应力要求。
温度计的嵌件可更换,使得用户可以在温度计工作过程中甚至设备运行时对温度计进行检测和必要的维修。我们可提供标称或标准长度的嵌件,以缩短交付时间并*大限度地减少客户库存。
客户可根据具体应用单独选择护套材料、接头和传感器。
此外,用户还可以选配一个内置变送器,以提高信号传输的可靠性。


TR81废气温度计 WIKA热电阻温度计 带护套TW81
测量元件
1 x 2线
1 x 3线
1 x 4线
双元件
2 x 2线
2 x 3线
2 x 4线(2)
根据EN 60751,传感器的精度等级/使用范围
类传感器结构: 线绕薄膜
B级      -196+600摄氏度   -50+500摄氏度
A级3)-100+450摄氏度-30+300摄氏度
AA级-3)-50+250摄氏度0。。。150摄氏度
传感器 测量元件
Pt100(测量电流:0.1。。。1.0毫安)1)
1) 有关Pt100传感器的详细规格,
2) 直径不超过3毫米
3) 不适用于2线连接方法
电气连接(颜色代码符合IEC/EN 60751)
有关内置温度变送器的电气连接,请参见相应的数据表或操作说明。
具体举例说明
TR81 Fluegas RTD
符合数据表的规范:TE 60.81
RTD组件说明:带测量插入件的头,无热电偶套管
插件设计:弹簧加载板(可拆卸插件)
计量单位:公制(毫米)
连接头:BS(铝)
电缆入口:M20 x 1.5
头部仪表连接:M24 x 1.5
接线板/变送器:T15,数字变送器,4…20 mA,通用可编程
测量元件:Pt100,B级(IEC 60751)
接线配置:单3线
温度范围:-196…+600°C
传感器直径:6.0毫米
护套材料:不锈钢316钛(1.4571)
A-尺寸:300毫米
测量插入件长度(备用):325 mm
电阻传感器T15的数字温度变送器
符合数据表的规范:TE 15.01
输出信号:4。。。20 mA,双线设计
设计:头部
防爆:无
允许的环境温度变送器:标准-40…85°C
配置:客户的规格
配置传感器:Pt100
输入配置:3线
单位:摄氏度
测量范围起始值-符号:加号(包括0)
测量范围起始值:0
测量范围结束值-符号:加号(包括0)
测量范围结束值:300
变送器错误信号:向下标度3.5 mA
