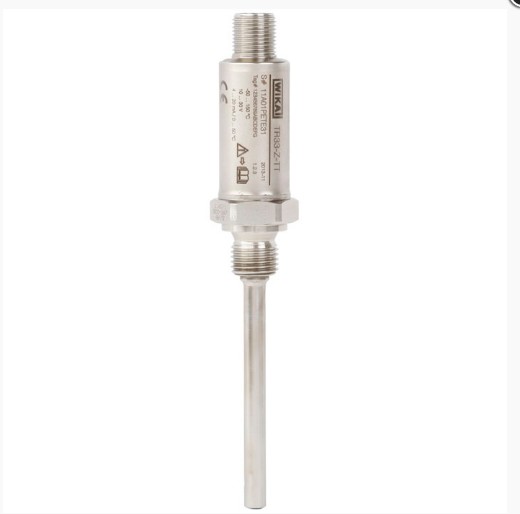

WIKA温度计 TR33微型热电阻温度计 螺纹安装
应用
机械、设备和罐体制造
推进技术,液压设备
功能特性
紧凑型设计,强抗震性,快速响应
传感器直接输出信号:Pt100/ Pt1000,2线、3线或4线;或集成变送器输出模拟信号4 ... 20 mA集成变送器的独立参数设置,通过WIKAsoft-TT免费PC软件轻松进行配置传感器元件A级精度等级,符合IEC 60751标准
描述
该系列热电阻温度计是适用于测量温度范围 -50 ... +250 °C (-58 ... +482 °F)的液体和气体介质的通用型温度计。
根据不同的选型,探杆直径3毫米的热电阻可以承受14MPa的压力,探杆直径6毫米的热电阻可以承受27MPa的压力。所有的电气元件均防尘防水,可达到IP67或IP69的防护等级;并具有抗震设计,根据选型可达到20g。
温度计可选择直接输出(电阻)或通过可使用计算机编程的变送器输出信号,通过免费的WIKAsoft-TT配置软件单独配置。可设置测量范围,阻尼,符合NAMUR NE43 标准的误差信号及位号等。
客户在订购时可根据具体应用选择不同的插深、过程连接件和传感器。TR33型热电阻温度计包括一个带有固定过程连接的护套,可直接通过螺纹安装至设备中。
电气连接为M12 x 1圆型接头。可选配符合DIN EN 175301-803 标准的赫斯曼接头(工业产权号:001370985)。
WIKA温度计 TR33微型热电阻温度计 螺纹安装
具体举例说明
TR33微型电阻温度计,螺纹安装
符合数据表的规范:TE 60.33
电气连接:圆形连接器,M12x1
输出信号:4…20mA,双线
变送器单位:摄氏度
工艺温度:-30+250摄氏度
变送器初始值:0°C(标准配置)
变送器*终值:200°C

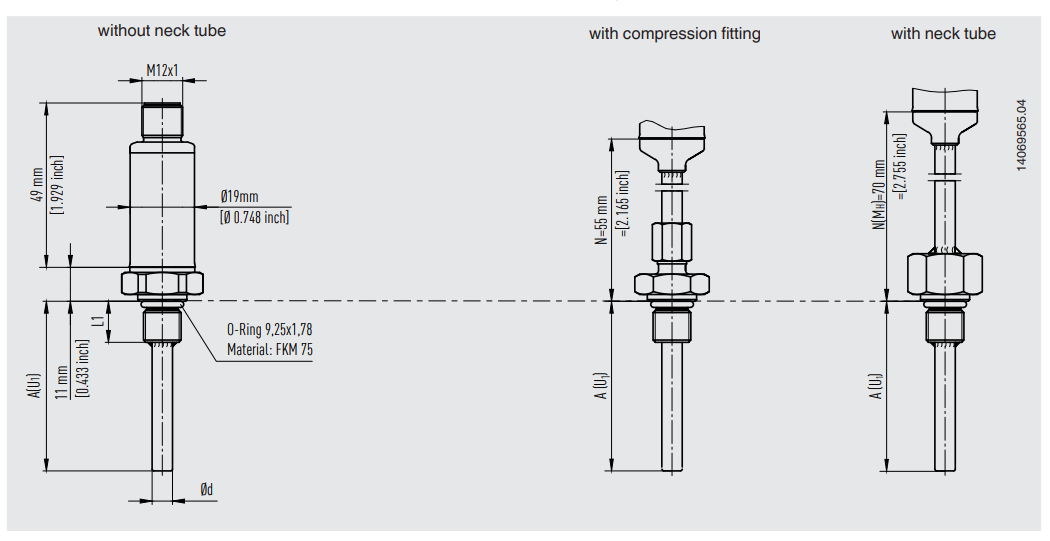

工艺连接:固定螺纹六角衬套G 1/4 B
传感器直径ød:3 mm
插入长度A(U1)/A(U2):50 mm
颈部长度N(MH):70毫米
允许环境温度:-40+85摄氏度(-40+(华氏185度)
引脚分配:标准引脚连接1+(10..30VDC)和3-(0V)
客户布局始于:WIKA标准
