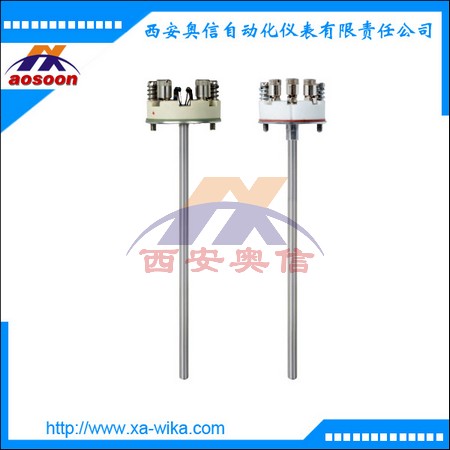

TR10-A热电阻温度计 PT100温度计WIKA温度计
应用
便于维修时替换探杆
适用于所有工业和实验室的应用
功能特性
应用范围从-196 °C ... +600 °C (-320 ... +1.112 °F)
绝缘铠装隔热电缆制成
可集成功能安全（SIL）的T32温变模块
负载弹簧设计
隔爆型
描述

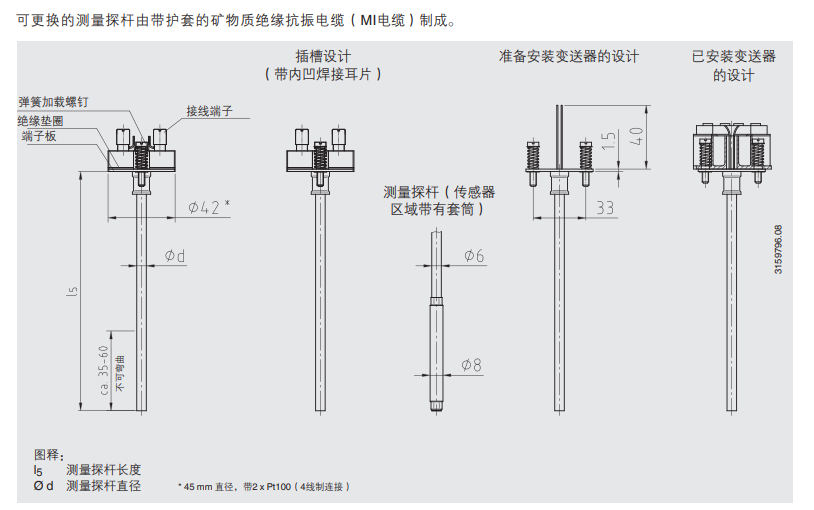

根据DIN43735设计标准，热电阻温度计测量探杆安装在保护装置中，无护套保护的情况只建议在特殊情况下使用。这些测量探杆由弹性铠装电缆制成。感温元件位于测量探杆底部。这种形式带有装载弹簧，确保测量探杆伸到护套底部。
除了DIN形式外，客户要求的特殊形式也是可以的，比如：
不同的测量探杆长度
端部安装套管，可用于不同内径的护套
无接线块
带变送器
测温元件的种类和数量、精度等级与连接方式都是可以定制选择以适用于不同的应用。
此外，我们还提供不带接线块的测量探杆，可以直接安装变送器，从而进一步完善了该系列测量嵌件的应用范围。用户也可以选配威卡模拟式或数字变送器。

TR10-A热电阻温度计 PT100温度计WIKA温度计
具体性能参数
测量探杆长度I5 (mm) 公差 (mm)
       75 ... 825                   +2
       > 825 +3                      0
请注意：
测温探杆长度超过1,100 mm，以环形缠绕包装运输。
只有在明确要求下，我们才能以拉伸的直线形式提供长度大于1,100 mm的测量探杆。 需要在订单中指定。
测量探杆直径  Ø d (mm)     3mm   6mm   8mm
只有正确的测量探杆长度和直径才能保证将充足的热量从护套传递到测量探杆。
护套的孔径*多不应超过测量探杆直径1 mm。
若护套和测量探杆之间的间隙＞0.5 mm将会对热传递产生负面影响，并导致温度计的响应时间变慢。
在将测量探杆安装到护套中时，确定正确的插入长度（=保证底部厚度≤ 5.5 mm的护套长度）至关重要。为确保测量探杆牢牢压到护套底部，必须使用弹簧压紧
探杆（弹簧行程：*大10 mm）。
密封材料 316不锈钢
1.4571不锈钢
机械要求
型号（符合EN 60751标准）
标配 6 g峰间值，绕线式或薄膜式
测量电阻
选配 抗振型传感器头，*大20 g
峰间值（薄膜式测量电阻）
高抗振型传感器头，*大50 g
峰间值（薄膜式测量电阻）
有关抗振性能的信息均指测量探杆末端
环境和储存温度
-60 1) / -40 ... +80 °C 可按客户要求提供其它环境和储存温度的型号
1) 可按需提供特殊版本（防爆版本仅适用于特定认证）
防护等级：IP00，符合IEC/EN 60529标准
TR10-A型测量探杆设计用于安装到保护部件内（连接头+保护管/护套）。
这些保护元件带有连接头/电缆密封盖/护套 /保护管，可确保更高的外壳防护等级。
