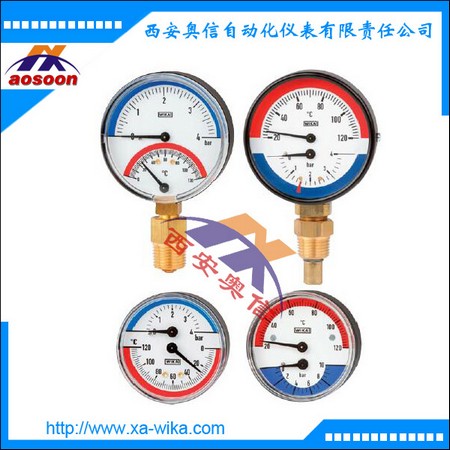

100.0x, 100.1x温度压力计 压力和温度测量
应用
供暖系统
热水和供暖两用锅炉
功能特性
同时显示压力和温度
100.01型：压力刻度显示在顶端，温度刻度在底端，形成扇形朝下
100.02型：压力刻度显示在顶端，温度刻度在底端
100.10和100.12型：压力刻度显示在顶端，温度刻度在底端
量程：压力量程为0 … 1.6 MPa，温度量程为0 ... 150℃
描述
该温度压力表带双金属测量系统，可通过探杆直接安装到测量点。该仪表配置阀门，可以在不关闭供暖系统的情况下轻松拆卸。此外，该仪表结合了压力表和双金属温度计，可灵活用于各种应用。
标准尺寸 (mm)
63和80
准确度等级
压力：2.5（符合EN 837-1标准）
温度：±2.5 %
量程
压力：0 ... 0.1至0 ... 1.6 MPa
温度：0 ... 100至0 ... 150℃
工作范围
压力：
稳定压力：3/4 x满量程值
波动压力：2/3 x满量程值
瞬时压力：满量程值
温度：满量程值
测量元件
压力：波登管，铜合金
温度：螺旋形双金属，铜合金

100.0x, 100.1x温度压力计 压力和温度测量
标称尺寸（mm）
63, 80
精度等级
■ 压力：2.5（EN 837-1）
■ 温度：±2.5°C
刻度范围
■ 压力：0。。。1对0。。。16巴
■ 温度：0。。。100比0。。。150摄氏度
工作范围
■ 压力：稳定：3/4 x满刻度值
波动：2/3 x满刻度值
短时间：满刻度值
■ 温度：满刻度值
测量元件
■ 压力：波登管，铜合金
■ 温度：双金属线圈，铜合金
进程连接
R 1/2 ISO 7（公螺纹），22 mm平螺纹
型号100.01、100.10：下部安装（LM）1）
型号100.02、100.12：中央后支座（CBM）
1） 不适用于NS 63
案例
型号100.01、100.02：塑料，黑色
型号100.10、100.12：黑色涂漆钢
移动
铜合金
刻度盘
铝、白、黑字体
蓝色标记的压力标度，蓝色标记的温度标度
红色
型号100.01、100.02：在顶部压力下，在底部
温度（型号100.01:Temp。电子秤（向下弯曲）
型号100.10、100.12：在*高温度下，在*低温度下
压力
指针
铝，黑色
窗口
塑料，透明，按扣安装
100.0x, 100.1x温度压力计 压力和温度测量
