应用
制冷工业
食品和饮料工业
采暖、通风和空调设备
压缩机
功能特性
温度指示不受测量点影响
带毛细管
通用性强
用于面板安装的塑料外壳
描述

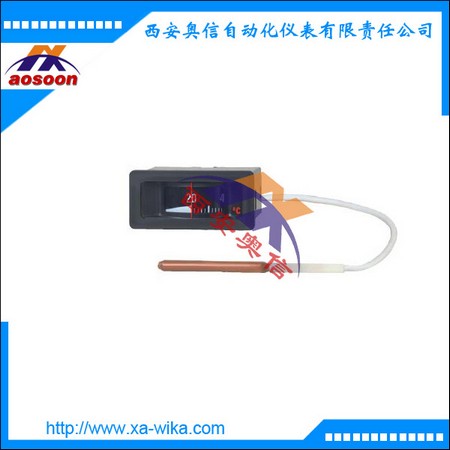

TF58和TF59型膨胀式温度计是带有鼓形刻度盘的塑料外壳温度测量仪表。
每种型号在显示准确度、刻度长度、尺寸、安装方式和面板边框方面的设计都各不相同。

 TF58  温度计58 x 25 mm膨胀式温度计  TF59膨胀式温度计62 x 11 mm矩形面板设计

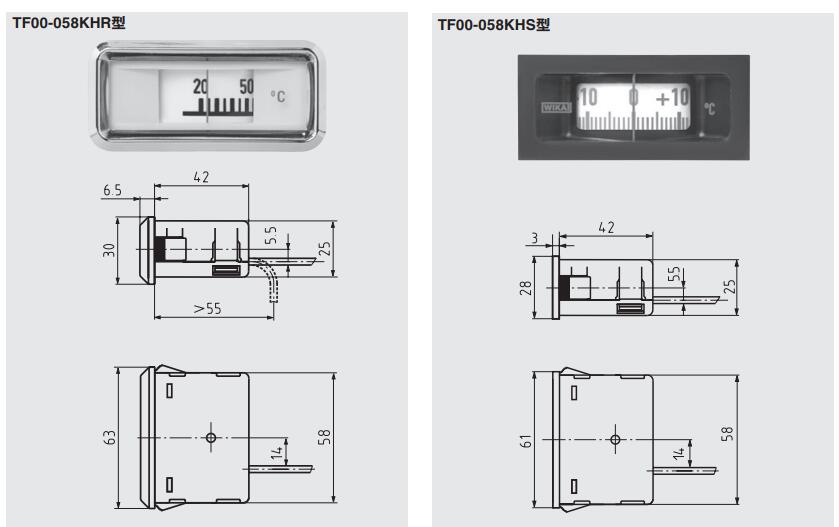

标准型
标称尺寸
TF58 型：矩形面板设计 58 x 25 mm
TF59 型：矩形面板设计 62 x 11 mm
准确度等级
TF00-058 KHR 型：±3 % 测量范围
TF00-058 KHS 型：±4 % 测量范围
TF01-058 KF 型： ±2 % 测量范围
TF00-059 K 型： ±2 % 测量范围
TF00-059 K45 型： ±2 % 测量范围
TF01-059 K 型： ±2 % 测量范围
TF01-059 K45 型： ±2 % 测量范围
刻度范围
TF58 型：-50…..+250 °C
TF59 型：-40…..+200 °C
工作温度
■ 外壳： -20 ... +70 °C
■ 毛细管：
塑料罩： -40 ... +120 °C
铜合金： -100 ... +350 °C
表盘
塑料，白色，黑色印字
刻度长度
TF00-058 KHR： *大 90 ∢°
TF00-058 KHS： *大 90 ∢°
TF01-058 KF： *大 180 ∢°（选配：240 ∢°）
TF00-059 K： *大 180 ∢°（选配：240 ∢°）
TF01-059 K： *大 180 ∢°（选配：240 ∢°）
TF00-059 K45： *大 180 ∢°
TF01-059 K45： *大 180 ∢°
测量原理
波登管系统
毛细管长度
*大 5 m
毛细管出口
后面
温度传感器
SF94 接口设计
外壳
黑色塑料 (ABS)
TF00-058 KHR 型，带面板框（镀铬 ABS）
安装方式
用弹簧夹实现面板安装
表窗
透明塑料
■ 其它刻度范围
■ 温度传感器的其它接头设计
■ 特殊刻度
■ 垂直安装
■ 校准证书（TF01-058KF-E）
■ 镀锌钢外壳
■ 白色或灰色塑料外壳
