74气包式温度计 卫生型应用 不锈钢系列
应用
食品行业
卫生型应用
生物技术和制药行业
功能特性
无卫生死角
卫生型设计
无菌过程连接件
材料和表面处理质量均符合制药工业相关指令和标准
描述
该系列温度计是对标准型温度计的补充，可满足食品、生物和制药工业以及油漆和清漆工业的特殊应用要求。
74型气包式温度计满足卫生型应用的高标准要求。根据第三方机构的认证，该温度计符合3-A卫生标准74-03，并且具有相应标识。
探杆和表壳均由不锈钢制成，接液部件表面经过抛光，并且探杆中没有任何死区。此外，我们还提供多种过程连接件，可满足不同过程连接要求。

74气包式温度计卫生型应用不锈钢表盘温度计
订货说明 型号 / 表圆直径 / 压力范围 / 压力接口 / 压力接口位置 / 优化选择特殊型
标准型结构
温度测量敏感元件
惰性气体膨胀式

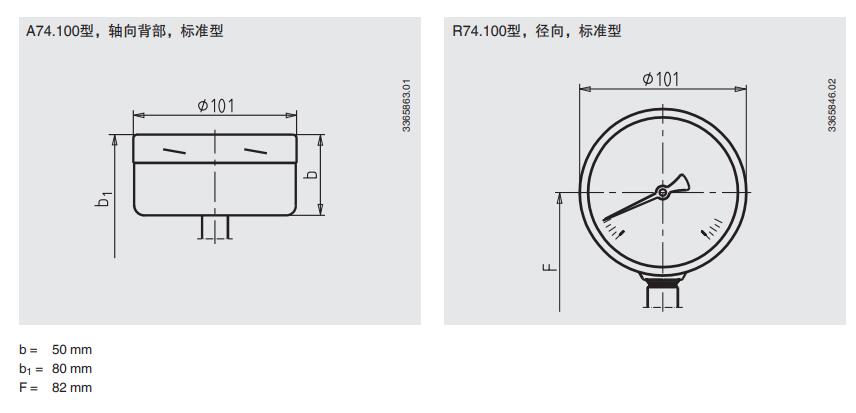

表圆直径
100mm
连接接口形式
■ 卡箍连接
螺纹连接，符合DIN 11851标准
VARIVENT® 式连接
管道 DN 40 至 DN 125 和 1 ½" 至 4" PN 25
NEUMO BioControl®
尺寸 50 (安装直径 50 mm) 管道 DN 25 至 DN 100
PN 16 或尺寸 65 (直径 68 mm) 管道DN 40 至
DN 100 PN 16
无菌螺纹连接DIN 11864-1 form A
无菌螺纹连接DIN 11864-1 form A
无菌螺纹连接DIN 11864-1 form A
精度等级
±1 °C 量程范围内 23 °C ±10 °C
工作使用范围
恒定范围(1 年): 满量程 (EN 13190)
瞬时压力 (*大24小时):满量程 (EN 13190)
标准应用
EN 13190

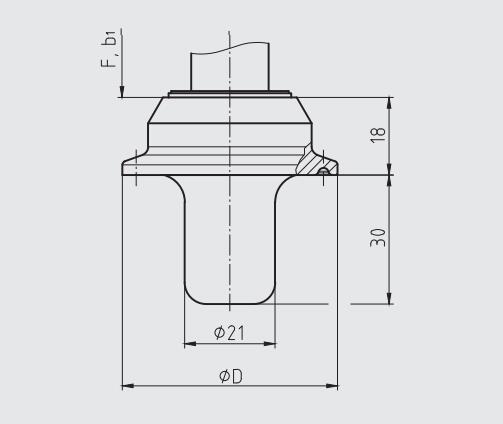

探杆
■ 接液部分不锈钢1.4435
■ 直径 21 mm
■ 长度 30 mm
表面接液部分
粗糙度Ra ≤ 0.8 µm
表壳
不锈钢1.4301
镶嵌环
卡口环，不锈钢 1.4301
探杆，过程连接
不锈钢 1.4435
表盘
白色铝，黑色刻度字
表玻璃
多层安全玻璃
指针
黑色铝制，可调节
储藏和运输的极限温度
-50...+70℃ 不充液
-40...+70℃ 充液
0...+60℃ 食品行业用油
表壳（环境）温度的允许范围
-40...60℃ 充液/不充液
0...60℃ 食品行业充液
容许探杆工作压力
*大2.5MPa（静压）
防护等级
IP65，符合EN/IEC 60529标准
优化选项
■ 刻度 °F 双刻度°C/°F
■ 其他过程连接
■ 接液部分表面
- Ra ≤ 0.4 微米
- 电抛光 R a ≤ 0.4 微米
- 机械抛光和电抛光 R a ≤ 0.25 微米
■ 表壳充液（医药白色矿物油 KN92）
■ 聚碳酸酯玻璃
■ 防护等级 IP 66
■ 带电接点的温度计（具体情况参见数据表TV 27.02）
■ 符合ATEX 防爆认证
