TGT73 带电信号输出的气包式温度计 不锈钢
应用
化工和石化行业
石油和天然气行业
电力工程、可再生能源
机械制造和设备建造
功能特性
一表两用,经济型温度测量仪表
紧凑型设计
应用范围:-200 ...+700 °C
"即插即用",无需配置变送器
描述
如果您希望在本地显示过程压力的同时,将信号传递至中央控制器或远程控制室,那么TGT73 intelliTHERM®型温度计将是理想选择。
该型号温度计结合了机械测量系统和精密的电信号处理,即使在断电的情况下,操作人员也可以安全读取过程温度。
通过一系列可选配置,TGT73型气包式温度计可适应不同的过程接口和安装位置。该型号温度计带可自调节的探杆和表盘,便于读数。此外,我们还提供带接触球管的型号,无需接触介质就可以在管径极小的条件下测量温度。
该型号温度计在高质量机械式温度测量仪表中集成了威卡(WIKA)电子变送器,既有电子信号的传输又具备就地机械显示的优势。
测量范围(电信号输出)可以根据机械显示自动设定,本仪表满量程下的电信号输出范围为4 ... 20 mA。
4 ... 20 mA的版本适用于危险环境中。
TGT73 带电信号输出的气包式温度计 不锈钢
TGT73型气动温度计
测量元件惰性气体膨胀系统
公称尺寸(mm)
■ 100
■ 160
仪器版本
■ 背面安装(轴向)

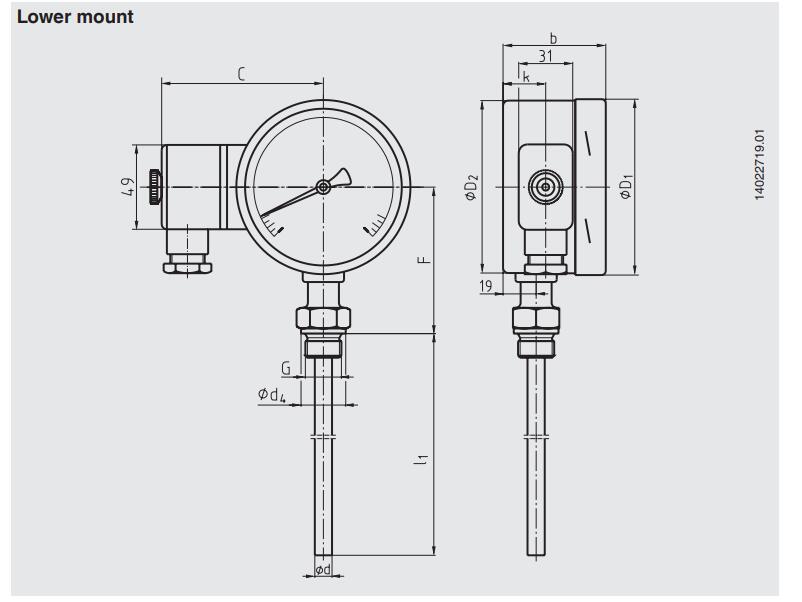

■ 下部安装(径向)
■ 背面安装(可调杆和刻度盘)
■ 带毛细管的仪器
连接设计
■ S标准(外螺纹连接)
■ 1个普通阀杆(无螺纹)
■ 2外螺纹螺母
■ 3联管螺母
■ 4压缩接头(滑套式阀杆)
■ 5联管螺母和松动的螺纹连接
■ 6压缩接头(可在毛细管或螺旋管上调整
(保护套)
■ 7壳体处的压缩接头
单位(刻度范围)°C
选项:
■ 华氏度
■ °C/°F(双刻度)
工艺连接
■ 普通,无螺纹
■ G½B级
■ ½NPT
■ G½内螺纹
■ ½NPT内螺纹
■ M20 x 1.5毫米
■ M24 x 1.5内螺纹
其他应要求
符合EN 13190的1级精度
环境温度为23℃±10℃
额定工作范围和条件EN 13190
阀杆直径8 mm
选项:
■ 6毫米
■ 10毫米
■ 12毫米
其他应要求
工作范围
连续负载(1年)测量范围(EN 13190)
短时(*大24小时)刻度范围(EN 13190)
窗户夹层安全玻璃
接触灯泡120 x 22 x 12 mm
不锈钢1.4571
不锈钢调节杆和表盘
旋转90°
360°可旋转
毛细管Ø2mm,不锈钢1.4571,弯曲半径不小于6mm
标准毛细管:*大60 m
带螺旋保护套的毛细管:*大40 m
带PVC涂层的毛细管:*大20 m
长度符合客户规范
选项:
毛细管铠装涂层(Ø7 mm螺旋保护套,柔性或PVC涂层)
