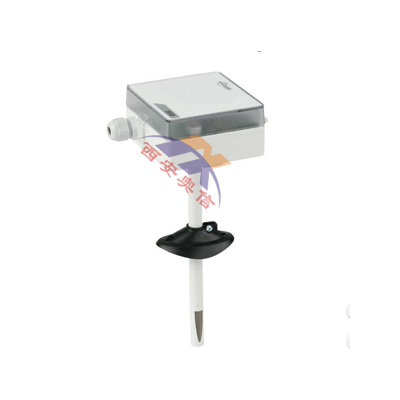

A2G-70风管传感器 用于监测相对湿度和温度
应用
用于监测加热、通风空调系统中气态介质的相对湿度和温度（如位于进气和排气管道中）
带有数值锁定功能，用于控制及指示系统
产品特性
易于安装
直接安装于工艺设备中
自带安装法兰
描述
设计
CE符合性：2004/108/EC电磁兼容性
产品安全性： 2001/95/EG产品安全
EMC：EN 607301: 2002
产品安全性： EN 607301: 2002
电压
DC 15 ... 24 V / AC 24 V ±10 %
量程
湿度：0 … 100 % rH
温度：-20 … +80 °C
功耗
0.5 W / 1.7 VA
变送器输出
湿度：DC 0 … 10 V，负载：*小5 kΩ
温度：DC 0 … 10 V，负载：*小 5 kΩ
防护等级
IP 65，符合 EN 60529 / IEC 592标准 （接头连接型）
准确度
湿度：相对湿度为20 … 80 % rH时为±3 %
温度：温度为5 … 45 °C时为 ±1 %

A2G-70风管传感器 用于监测相对湿度和温度
具体参数
通风管道传感器，型号A2G-70
版本
■ 无液晶显示器的版本
■ 带液晶显示器的版本
测量范围
温度0…50°C[0…122°F]
相对湿度0…*
*
温度<0.5°C[0.9°F]
相对湿度±3%（量程0。。。90 %)

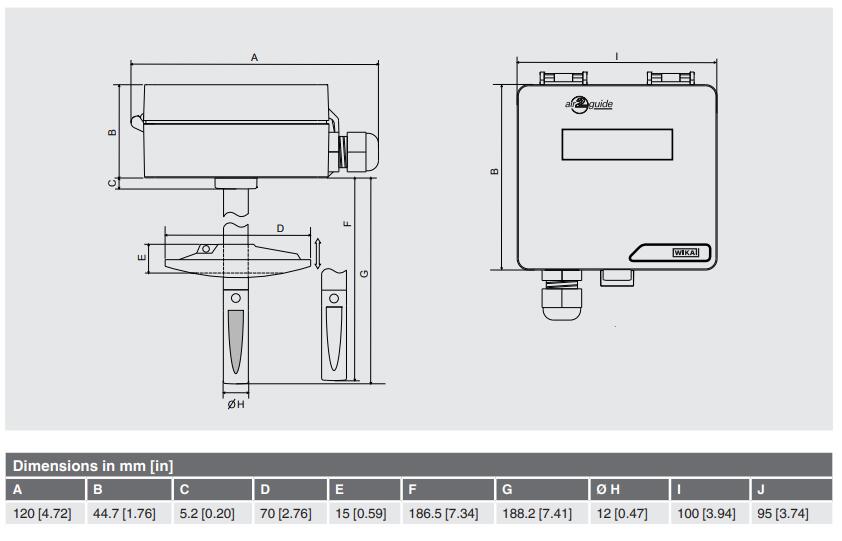

插入长度183 mm[7.20 in]
电源UB AC 24 V或DC 24 V±10%
*大功耗110 mA
电气连接电缆压盖M16
螺钉端子*大1.5 mm2
输出信号■ DC 0。。。10 V，*小负载1 kΩ
■ 4.20 mA，负载*小20Ω，*大500Ω
■ Modbus®
材料
塑料外壳（ABS）
覆盖聚碳酸酯
塑料传感器套管（ABS）
安装法兰LLPDP
允许温度
工作温度0…50°C[0…122°F]（传感器处）
环境温度-20…+70°C[-4…+158°F]
相对湿度0。。。95%，无冷凝
符合IEC/EN 60529 IP54的入口保护
重量150克
通过可调安装法兰安装
