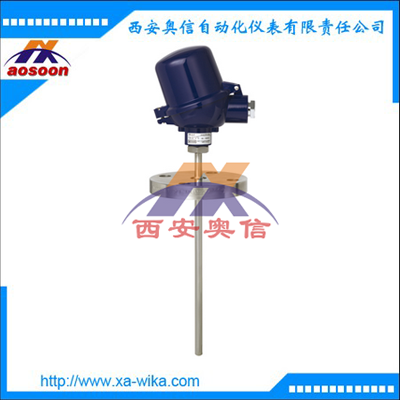

TR11-C螺纹连接式热电阻 WIKA带焊接式直型保护套管
描述
该系列热电阻温度计的过程连接为螺纹连接设计，主要应用在容器或是管道上。
该温度计适用于在正常的机械负荷和正常的化学条件下测量液体或者气体。不锈钢焊接的保护管通过螺纹连接在连接头部。可选的测量元件（采用直型管式设计）可在现场不拆卸保护管的情况下直接取出。必要时可在设备正常运行时进行维护，更换测量元件。
插入深度，过程连接，护套设计，连接头，传感器的类型和数量，精度，连接形式，都可以根据相应的应用场合进行选择。
TR11-C拥有各种不同类型的防爆证书。
客户可在TR11-C顶部接线盒内选配威卡模拟或数字变送器。
应用
机械制造，厂房建造，容器制造
卫生、供暖、空调技术
功能特性
测量范围 -50 ... +250 °C (-58 ... +482 °F)
带一体式焊接护套
测量传感器位于保护套管前端 (标准)
可更换测量元件(可选)
拥有不同类型的防爆证书（详见数据资料第二页）

TR11-C螺纹连接式热电阻 WIKA带焊接式直型保护套管
订购信息
型号/防爆保护/连接头/电缆出线或接线盒/接线端子，变送器/过程连接/测量元件/连接方式/温度范围/探头直径/插入长度/
颈长/证书/选项
传感器
测量元件
Pt100和Pt1000     测量电流0.1 ... 1.0 mA
接线方式
单元件 1 x 2线制 1 x 3线制 1 x 4线制
双元件 2 x 2线制 2 x 3线制 2 x 4线制
金属探杆
材料：不锈钢
直径：2、3、6或8 mm
长度：可选
无论采取何种设计，严禁弯折传感器*末端的60 mm部分。
测量实体温度时，探杆插入孔的直径不应超过传感器直径1 mm以上。
TR10-H型的标准防护等级为IP65。
在以下条件下可达到规定的防护等级：
■ 使用合适的格兰头
■ 使用截面积适合格兰头的电缆或选择适合所用电缆
的格兰头
■ 所有螺纹连接均需遵守紧固力矩的要求
变送器
安装到测量探杆板上：将变送器安装至接线端子板上时，变送器会取代接线块。
安装到接线盒保护帽中
相对于将变送器安装在接线端子板上，更建议将其安装在接线盒保护帽内。因为采用此种安装方式，可确保隔热效果更佳，此外，可简化维修时需进行的更换和安装操作。
TR11-C螺纹连接式热电阻 WIKA带焊接式直型保护套管
