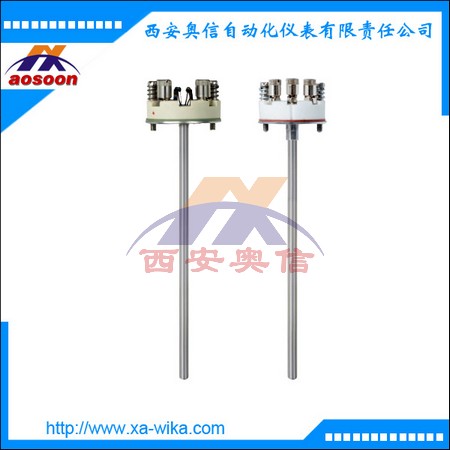

TR11-A 热电阻温度计测量探杆 管式设计
描述
根据DIN43735标准，热电阻温度计测量探杆安装在保护装置中，无护套保护的情况只建议在特殊情况下使用。这些测量探杆由弹性铠装电缆制成。感温元件位于测量探杆的顶端。这种形式带有可伸缩弹簧，确保测量探杆能伸到护套的底部。
除了DIN形式外，客户要求的特殊形式也是可以的，比如：
其他测量探杆长度
不带接线块
带变送器
传感器的种类和数量，精度和连接方式都可以根据相应的应用场合进行选择。
TR11-A拥有各种不同类型的防爆证书。
不带接线块的设计版本可以直接安装变送器。客户还可在顶部接线盒内选配威卡的模拟或数字式变送器。
应用
便于维修时替换探杆
适用于所有工业和实验室的应用
功能特性
应用范围 -50 ... +250 °C (-58 ... +482 °F)
管状设计
可伸缩弹簧设计
拥有不同类型的防爆证书（详见数据资料第二页）


TR11-A 热电阻温度计测量探杆 管式设计

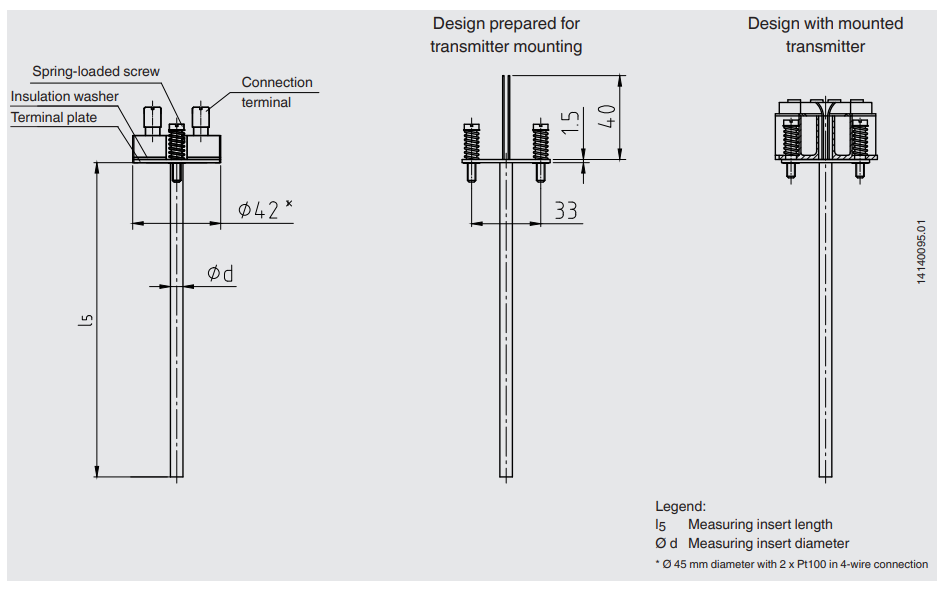

TR11-A测量插入件（管道）
具体举例说明
符合数据表的规范：TE 60.13
电气批准：ATEX
点火保护类型：Ex i
0区气体[II 1G Ex ia IIC T1…T6 Ga]
1xPt100，3线
A类，IEC 60751
所选等级的温度范围：-30…+250°C
变送器：无（接线板）
测量插入长度[l5]：200 mm
直径测量插入件：6 mm
材料测量插件：不锈钢316L
优化选项
除了DIN形式外，客户要求的特殊形式也是可以的，比如：
其他测量探杆长度
不带接线块
带变送器
传感器的种类和数量，精度和连接方式都可以根据相应的应用场合进行选择。
TR11-A拥有各种不同类型的防爆证书。
不带接线块的设计版本可以直接安装变送器。客户还可在顶部接线盒内选配威卡的模拟或数字式变送器。
