TR10-H不带套管温度计 wika热电阻温度计
应用
用于直接过程连接
机械制造
汽车
轴承
管道和容器
功能特性
传感器量程范围： -196 ... +600 °C [-320 ... +1,112 °F]
探杆，螺纹式（可选过程连接件）
接线盒形式 ：B 型或 JS型
可用于多种认证类型
描述
不带护套的热电阻温度计尤其适用于以下场合：金属探杆直接插入孔中（比如机器的部件），或直接插入应用过程中，但该过程没有化学腐蚀性介质或磨损介质。
如果带有护套，应当提供带弹性的卡套接头，因为弹簧可以将探杆底端可靠地压入护套底部。否则，一个潜在的临界力可能被施加在测量端上。通常直接安装在过程当中。也可以使用诸如带螺纹的接头或连接螺母等紧固件。
探头柔性部分是一种矿物绝缘电缆。该电缆包含一种不锈钢外壳。内部导体被压紧在绝缘的，高密度的陶瓷材料中。测量电阻与内部导体在铠装电缆测量端部连接。因此，适合在高温下使用。
由于铠装热电阻温度计可弯曲并且直径可以做得很小，所以可以用于不太容易接近的场所。除了感温端和连接电缆的管密封处，铠装电缆可以弯折到的*大半径是导线直径的三倍。
请注意：
当被测介质流速*高的时候，必须考虑铠装热电阻探杆的柔性。客户可在TR10-H的顶部接线盒内选配威卡（WIKA）模拟或数字变送器。

TR10-H不带套管温度计 wika热电阻温度计
订购信息
型号/防爆保护/连接头/电缆出线或接线盒/接线端子，变送器/过程连接/测量元件/连接方式/温度范围/探头直径/插入长度/
颈长/证书/选项
传感器
测量元件
Pt100和Pt1000     测量电流0.1 ... 1.0 mA
接线方式
单元件 1 x 2线制 1 x 3线制 1 x 4线制
双元件 2 x 2线制 2 x 3线制 2 x 4线制
金属探杆
材料：不锈钢
直径：2、3、6或8 mm
长度：可选
无论采取何种设计，严禁弯折传感器*末端的60 mm部分。
测量实体温度时，探杆插入孔的直径不应超过传感器直径1 mm以上。
TR10-H型的标准防护等级为IP65。
在以下条件下可达到规定的防护等级：
■ 使用合适的格兰头
■ 使用截面积适合格兰头的电缆或选择适合所用电缆
的格兰头
■ 所有螺纹连接均需遵守紧固力矩的要求
变送器
安装到测量探杆板上：将变送器安装至接线端子板上时，变送器会取代接线块。
安装到接线盒保护帽中
相对于将变送器安装在接线端子板上，更建议将其安装在接线盒保护帽内。因为采用此种安装方式，可确保隔热效果更佳，此外，可简化维修时需进行的更换和安装操作。
过程连接
TR10-H型电阻式温度计（带护套）可选配以下过程连接。无螺纹，固定外螺纹，活动卡套螺纹，可弹式活动卡套

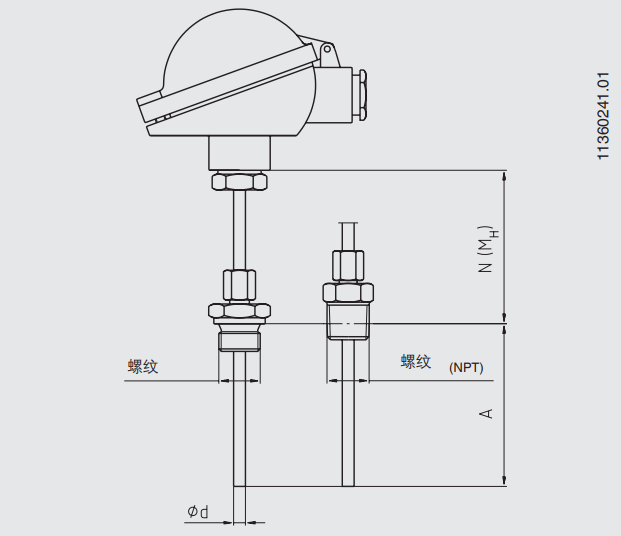

为尽量减少螺纹连接所散发的热量，插入长度A应至少为25mm。螺纹连接的位置由尺寸N (MH) 确定，不随过程连接类型的变化而变化。
*高工作温度
该温度计的*高工作温度受不同参数的限制：
■ 传感器
温度测量范围受传感器本身的限制。根据精度等级和工作条件来选择*值。
在规定的测量范围之外，测量不再准确，且传感器可能会被损坏。
■ 接线盒
接线盒允许的环境温度：80°C
■ 工作温度
如果要测量的温度高于接线盒处的允许温度，则传感器
的金属部分必须足够长以便接线盒处于热区之外。
■ 环境温度和储存温度
-40 ... +80 °C
根据要求提供其他环境温度和存储温度
